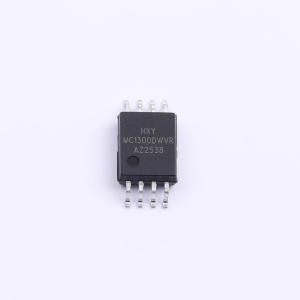

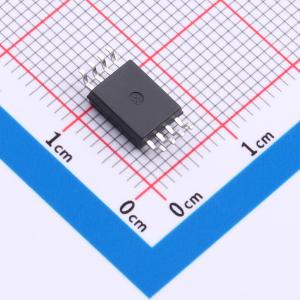

AMC1300DWVR-HXY

用于电流检测的高精度隔离式运放，采用二氧化硅隔离层，具备高共模瞬态抗扰度和故障诊断功能，适用于工业电机控制和驱动

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该特殊功能放大器工作电压范围为3V至5.5V，集成了信号调理与隔离功能，支持最高150Mbps的数据传输速率，并具备150kV/µs的共模瞬态抗扰度（CMTI），有效抑制快速瞬变干扰。器件包含3个正向通道和1个反向通道，可用于多路信号的隔离传输与反馈控制。适用于需要高噪声抑制能力、高数据速率和电气隔离的系统，如通信模块、电源监控电路及高精度传感接口，满足复杂电磁环境下对信号完整性和系统稳定性的要求。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: AMC1300DWVR-HXY
商品编号: C52145196
商品封装: SOW-8
包装方式: 编带
商品毛重: 0.363克(g)

商品参数

	属性	参数值
	商品目录	电流感应放大器
	放大器数	-
	共模电压	-
	增益	8.2V/V
	带宽(-3db)	250kHz
	输入偏置电流(Ib)	30uA
	输入失调电压(Vos)	1mV
	工作温度	-40℃~+125℃
	差分电压	±250mV

	属性	参数值
	单电源电压	3V~5.5V
	双电源电压(Vee~Vcc)	-
	静态电流(Iq)	-
	输出电流	13mA
	输入失调电压温漂(Vos TC)	4uV/℃
	压摆率(SR)	-
	共模抑制比(CMRR)	98dB
	输入电压噪声密度(eN)	-
	功能特性	增强隔离功能

商品概述

AMC130x器件是一款专为基于分流电阻的电流检测而优化的高精度隔离式放大器。其低失调和增益误差以及相关的温度漂移特性，确保了在整个工作温度范围内都能维持精确的测量。该器件采用二氧化硅作为隔离介质，支持高达5 kVRMS的电气隔离，并符合UL1577认证。此项技术将高压域与低压域分隔开来，有效保护低压侧器件免受损坏，同时提供低辐射和高磁场抗扰度。其高共模瞬态抗扰度确保了信号能够可靠地跨越隔离屏障传输，适用于需要高压和大功率开关的工业电机控制与驱动应用。器件内置的输入共模过压检测和高边电源丢失检测功能，有助于系统故障诊断和安全保障。AMC130x采用八引脚SOW封装，可在-40℃至125℃的扩展工业温度范围内正常工作。

商品特性

差分输入电压范围：±250 mV
固定初始增益：8.2或41
低输入失调电压及其温漂：AMC1300在25℃时最大±1 mV，最大温漂±4 μV/℃；AMC1301在25℃时最大±0.2 mV，最大温漂±3.5 μV/℃
低增益误差及其温漂：AMC1300在25℃时最大±0.5%，最大温漂±50 ppm/℃；AMC1301在25℃时最大±0.3%，最大温漂±50 ppm/℃
低非线性度及其温漂：在整个额定范围内典型值为0.01%，典型温漂±1 ppm/℃
高边和低边均支持3.3 V和5 V供电电压
高共模瞬态抗扰度：典型值±150 kV/μs
宽工作温度范围：-40℃至125℃
符合安全和法规认证：符合DIN EN IEC 60747-17标准的7070 VPK隔离耐压；符合UL 1577认证，1分钟5 kVRMS；通过TUV相关认证
在额定工作电压下使用寿命大于40年

应用领域

电机驱动
电源
工业控制
