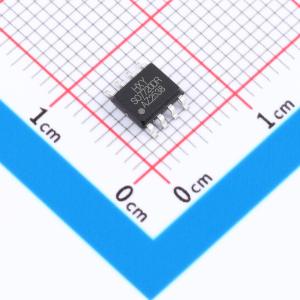

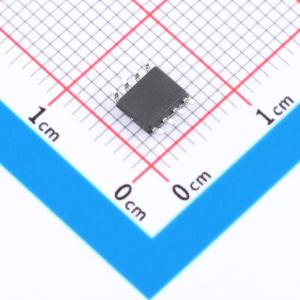

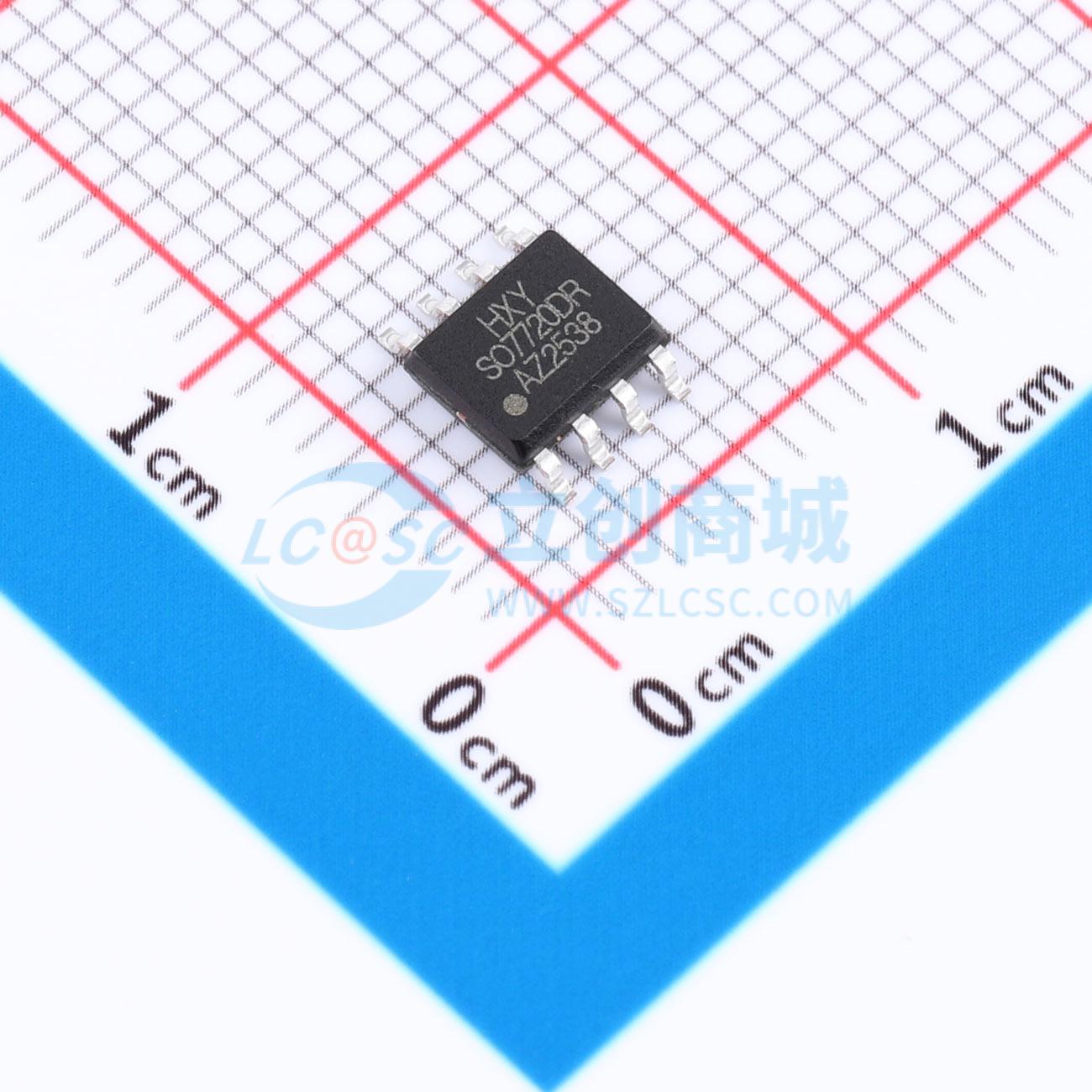

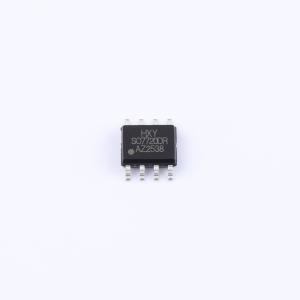

温馨提醒：图片仅供参考，商品以实物为准

ISO7720DR-HXY

高速双通道数字隔离器，具有精确时序特性、低电源损耗、高电磁抗扰度、低辐射和高抗噪性能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 该数字隔离器工作电压范围为2.375V至5.5V，支持最高150Mbps的数据传输速率，具备150kV/µs的共模瞬态抗扰度（CMTI），确保信号在高噪声环境下稳定传输。器件集成2个独立的正向通道，无反向通道，适用于需要单向高速信号隔离的场景。采用电容隔离技术，实现通道间高隔离度与低传输延迟，满足高性能系统对信号完整性与安全隔离的严苛要求，广泛用于通信接口、电源控制及高精度数据采集等应用。
品牌名称: HXY MOSFET(华轩阳电子)
商品型号: ISO7720DR-HXY
商品编号: C52145195
商品封装: SOP-8
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ISO772x是一款高性能双通道数字隔离器，具备精确的时序特性和低功耗。该器件在隔离CMOS数字I/O时，可提供高电磁抗扰度和低辐射。所有版本均配备施密特触发器输入，以实现高抗噪性能。每个隔离通道的逻辑输入和输出缓冲器均通过二氧化硅绝缘栅实现隔离。ISO7720器件具有两个同向通道，ISO7721则具有一个反向通道和一个同向通道。所有器件均提供故障安全模式选项：对于后缀为FDR的器件，默认输出为低电平；对于后缀为DR的器件，默认输出为高电平。该器件具有高绝缘能力，有助于防止数据总线或其他电路上的噪声和浪涌进入本地接地端，从而干扰或损坏敏感电路。其高共模瞬态抗扰度确保了数字信号的正确传输。该器件采用8引脚SOP封装，所有产品均具有3.75kVRMS的隔离额定值，宽体封装版本支持高达5kVRMS的绝缘耐压。

商品特性

信号传输速率：DC ~ 150Mbps
宽电源电压范围：2.5V ~ 5.5V
宽温度范围：-40°C ~ 125°C
无需启动初始化
默认输出高电平和低电平选项
优异的电磁抗扰度
高共模瞬态抗扰度：±150kV/µs（典型值）
低功耗（典型值）：1.5mA/通道（@5V，1Mbps）；6.6mA/通道（@5V，100Mbps）
精确时序（典型值）：12ns传播延迟；1ns脉冲宽度失真；2ns传播延迟偏差；5ns最小脉冲宽度
高达5kVRMS的隔离电压
隔离栅寿命：>40年
施密特触发器输入
SOP-8封装，符合RoHS标准

应用领域

工业自动化
电机控制
医疗电子
开关电源
太阳能逆变器
电池管理系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	数字隔离器
	正向通道数	2
	反向通道数	0
	最大数据速率	150Mbps
	默认输出	高电平
	隔离电压(Vrms)	3750
	CMTI(kV/us)	150kV/us

	属性	参数值
	传播延迟(tpd)	12ns
	功能特性	失效安全输出
	工作电压(VCCA)	2.375V~5.5V
	工作电压(VCCB)	2.375V~5.5V
	工作温度	-40℃~+125℃
	通道数	2
