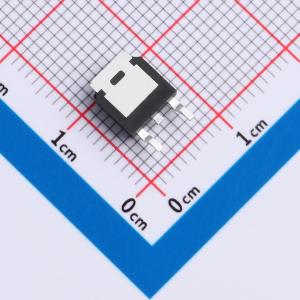

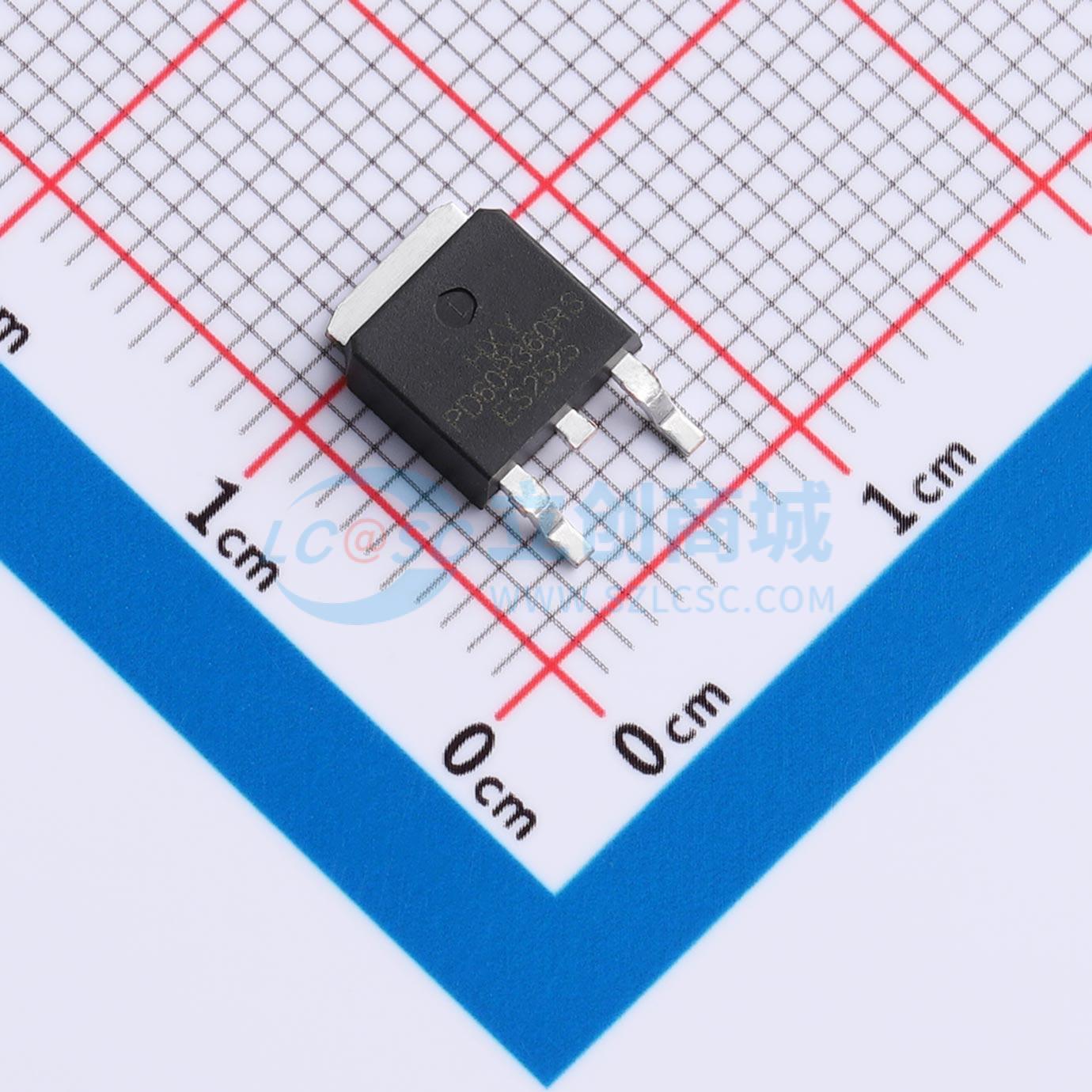

IPD60R360P7S-HXY
SiC功率MOSFET N沟道增强模式，高速开关、低电容、高耐压、低导通电阻，易于并联和驱动，符合RoHS标准
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道碳化硅MOSFET具有650V的漏源击穿电压（VDSS）和15A的连续漏极电流（ID）能力，导通电阻（RDS(on)）典型值为260mΩ，有助于减少导通损耗，提升系统能效。栅源电压范围为-5V至+16V，支持稳定可靠的栅极驱动控制。基于碳化硅材料的器件具备优异的高频开关性能和高温工作能力，适用于高效率电源转换系统，如大功率开关电源、光伏逆变装置、储能系统中的直流变换模块以及对功率密度和热管理有较高要求的电力电子设备。
- 商品型号
- IPD60R360P7S-HXY
- 商品编号
- C52098372
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.381克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 碳化硅场效应管(MOSFET) | |
| 数量 | - | |
| 类型 | - | |
| 配置 | - | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 15A | |
| 耗散功率(Pd) | 52W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 11.2nC | |
| 输入电容(Ciss) | 180pF | |
| 反向传输电容(Crss) | 0.9pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 20pF | |
| 导通电阻(RDS(on)) | 220mΩ |
商品特性
- 低电容高速开关
- 高阻断电压，低导通电阻（RDS(on)）
- 易于并联
- 驱动简单
- 符合RoHS标准
应用领域
- 功率因数校正模块
- 开关模式电源
- 直流-交流逆变器
- 高压直流/直流转换器
