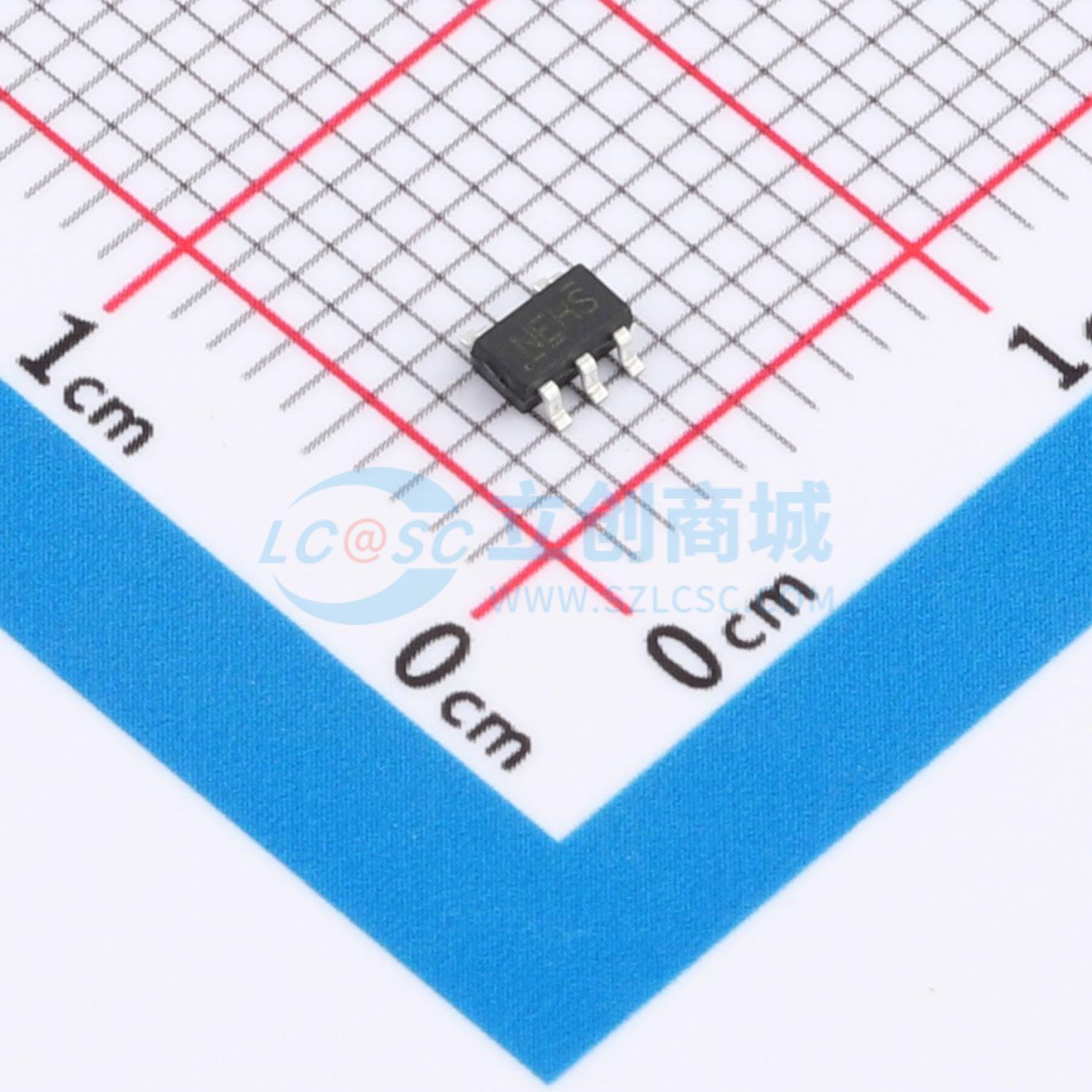

温馨提醒：图片仅供参考，商品以实物为准
74LV1T86GV-TP
单电源电平转换双输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- 74LV1T86GV-TP
- 商品编号
- C52098007
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035633克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 1.6V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | - | |
| 拉电流(IOH) | - | |
| 输入高电平(VIH) | 2.1V；1.21V；1.35V；990mV；940mV；2.02V；1.135V；1.47V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 580mV；750mV；800mV | |
| 输出高电平(VOH) | 2.9V；1.5V；2.25V；4.6V | |
| 输出低电平(VOL) | 350mV；150mV；250mV | |
| 系列 | 74LV | |
| 传播延迟(tpd) | 5.1ns@5.0V,30pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 过压容忍输入 |
商品概述
这是一款单电平转换2输入异或门。其低阈值输入支持在 VCC = 3.3V 时处理 1.8V 输入逻辑，可用于 1.8V 至 3.3V 的电平上转换。此外，其 5V 容限输入引脚支持电平下转换（在 VCC = 2.5V 时，实现 3.3V 至 2.5V 的输出）。
商品特性
- 支持 1.8V、2.5V、3.3V 和 5.0V 的单电源电压转换器
- 工作电压范围：1.8V 至 5.5V
- ±25mA 输出驱动能力
- 低功耗电流：Icc = 10μA（最大值）
- ESD 保护性能超过 JESD 22 标准：2000-V 人体放电模型、200-V 机器模型、1000-V 带电器件模型
应用领域
- AV接收器
- 音频底座
- 蓝光播放器和家庭影院
- 嵌入式个人电脑
- 个人数字助理
