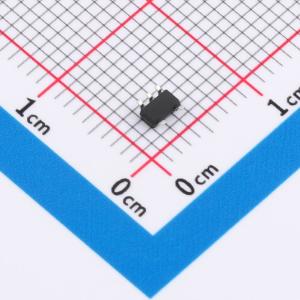

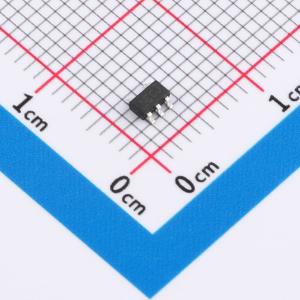

温馨提醒：图片仅供参考，商品以实物为准

74LV1T04GV-TP

单反相器CMOS逻辑电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TECH PUBLIC(台舟)
商品型号: 74LV1T04GV-TP
商品编号: C52098011
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	1.6V~5.5V
	静态电流(Iq)	1uA
	通道数	1
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	输入高电平(VIH)	2.5V；1.02V；2.25V；1.35V；1.135V；1.21V；1.47V；940mV

	属性	参数值
	输入低电平(VIL)	800mV；580mV；750mV
	输出高电平(VOH)	2.6V；4.1V；2.9V；4.2V；2.78V；1.5V；2V；2.25V
	输出低电平(VOL)	100mV；200mV；200mV；300mV；100mV；100mV；150mV；150mV
	传播延迟(tpd)	-
	系列	-
	工作温度	-40℃~+125℃
	功能特性	掉电保护功能

商品概述

该器件是一款单通道电平转换反相器门电路。其低阈值输入在 VCC=3.3V 时支持 1.8V 输入逻辑，可用于 1.8V 至 3.3V 的电平上转换。此外，5V 耐压输入引脚支持电平下转换（在 VCC=2.5V 时，输出 3.3V 至 2.5V）。输出电平参考电源电压，支持 1.8V、2.5V、3.3V 和 5.0V CMOS 电平。

商品特性

工作电压范围：1.6V 至 5.5V
低功耗电流：Icc=10μA（最大值）
输出驱动能力：±8mA（VCC=5.0V）
掉电保护
ESD 保护超过 JESD 22 标准：2000-V 人体模型（A114-A）、200-V 机器模型（A115-A）、1000-V 充电器件模型（C101）

应用领域

音频/视频接收机
嵌入式个人电脑
固态硬盘
无线耳机、键盘和鼠标
音频底座
