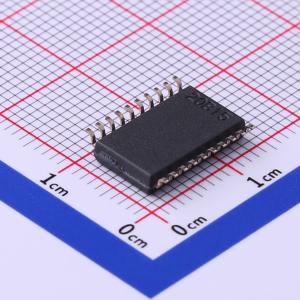

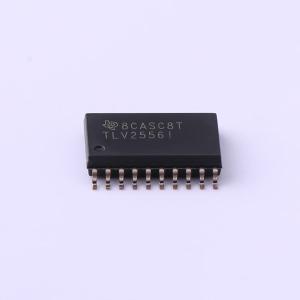

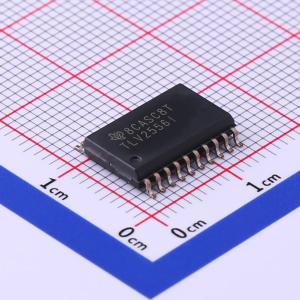

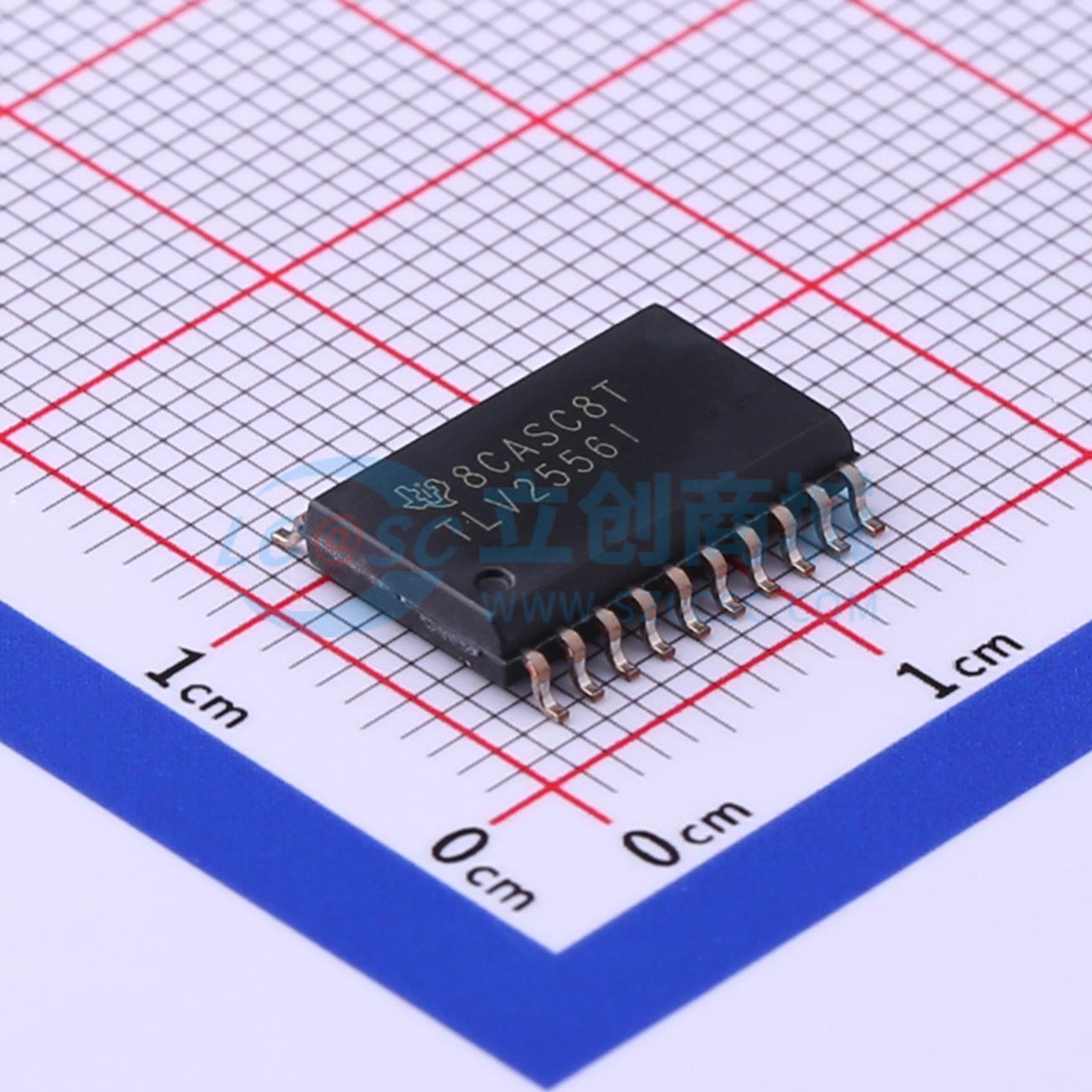

温馨提醒：图片仅供参考，商品以实物为准
TLV2556IDWR
12位、200 kSPS、11通道、带内部基准的低功耗串行ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV2556 具有内部参考的 12 位 200KSPS 11 通道低功耗串行 ADC
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2556IDWR
- 商品编号
- C527513
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.763克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 200kHz | |
| 通道数 | 11 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | SPI | |
| 差分输入 | - | |
| 积分非线性 | 1LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 3.27MHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 50ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 100nA | |
| 全量程范围(FSR) | 4.096V |
商品特性
- 12位分辨率模数转换器 (ADC)
- 在工作温度范围内，12位输出模式下吞吐量高达200 kSPS（3 V时为150 kSPS）
- 11个模拟输入通道
- 三种内置自测试模式
- 固有的采样保持功能
- 可编程参考源（内部2.048 V / 4.096 V或外部）
- 线性误差±1 LSB（最大值）
- 片上转换时钟
- 可编程转换状态输出：INT或EOC
- 单极性或双极性输出操作
- 可编程最高有效位 (MSB) 或最低有效位 (LSB) 优先
- 可编程掉电模式
- 可编程输出数据长度
- SPI兼容串行接口，I/O时钟频率高达15 MHz（CPOL=0, CPHA=0）
应用领域
- 工业过程控制
- 便携式数据记录
- 电池供电仪器
- 汽车
