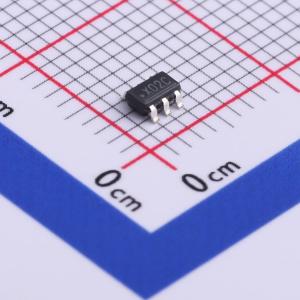

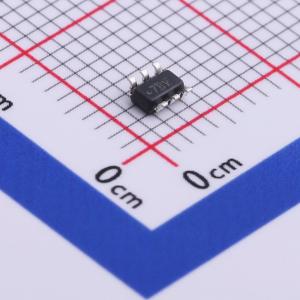

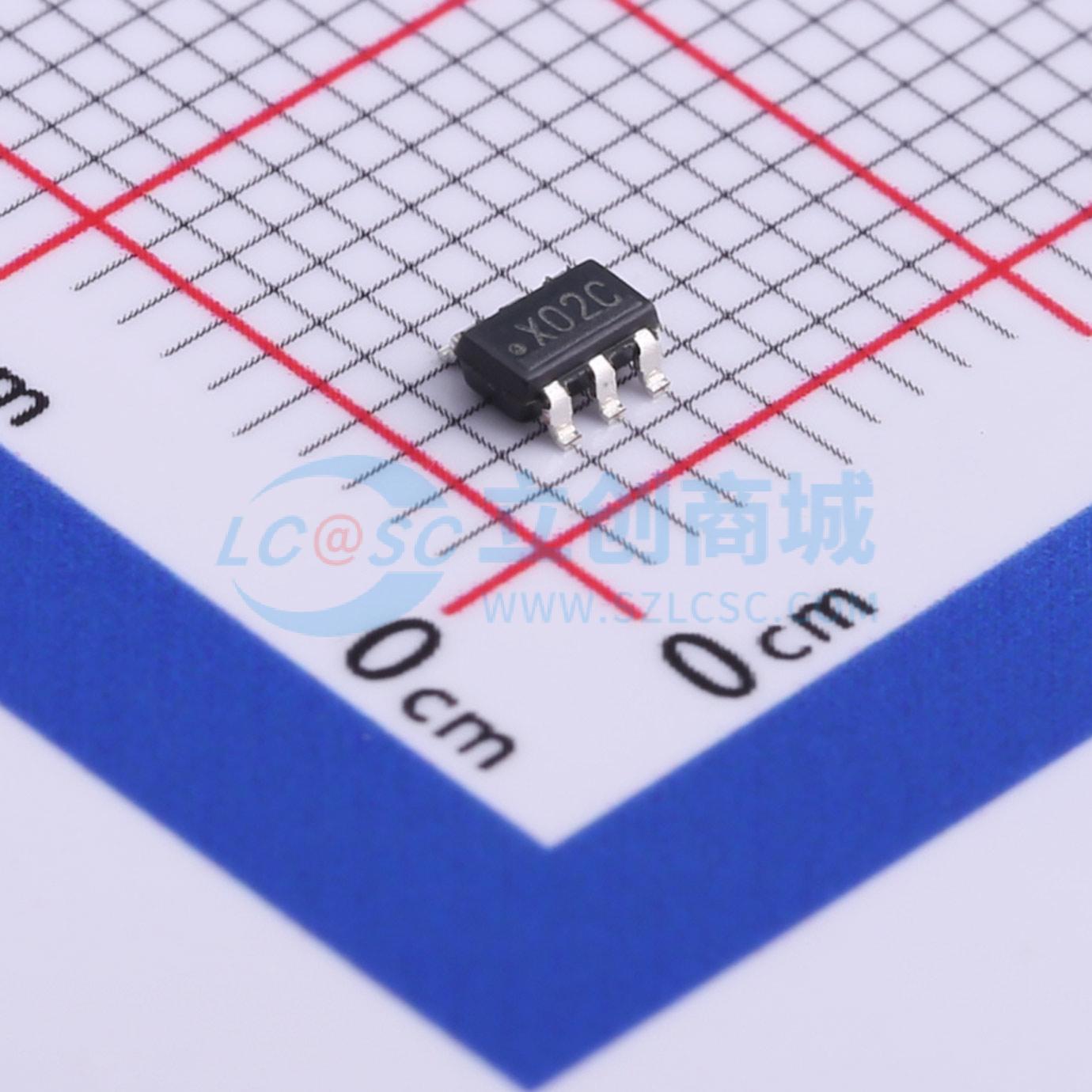

ADC101S101CIMF/NOPB

SPI接口 DSP接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、单通道、10位模数转换器，具有高速串行。
品牌名称: TI(德州仪器)
商品型号: ADC101S101CIMF/NOPB
商品编号: C528644
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ADC101S101是一款低功耗、单通道、采用高速串行接口的CMOS 10位模数转换器。与传统仅在单一采样率下规定性能的做法不同，ADC101S101在500 ksps至1 Msps的采样率范围内进行了全面性能规定。该转换器基于逐次逼近寄存器架构，并内置跟踪保持电路。输出的串行数据为直接二进制格式，与多种标准兼容，如SPI、QSPI、MICROWIRE以及许多常见的DSP串行接口。 ADC101S101采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3V或+5V电源时，正常功耗分别为2.0 mW和10 mW。掉电功能可使采用+5V电源时的功耗低至2.5 μW。 ADC101S101采用6引脚WSON和SOT - 23封装。可确保在-40°C至+85°C的工业温度范围内正常工作。

商品特性

在一定采样率范围内规定性能
6引脚WSON和SOT - 23封装
可变电源管理
单电源供电，电压范围2.7V - 5.25V
与SPI/QSPI/MICROWIRE/DSP兼容

应用领域

便携式系统
远程数据采集
仪器仪表和控制系统

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	500kHz
	通道数	1
	工作电压	2.7V~5.25V

	属性	参数值
	接口类型	SPI
	差分输入	-
	积分非线性	0.7LSB
	工作温度	-40℃~+85℃
