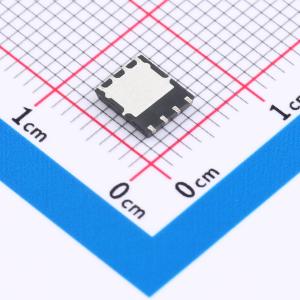

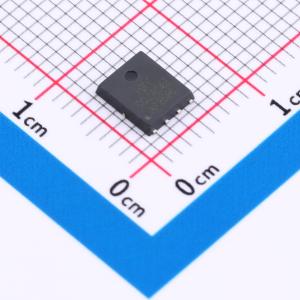

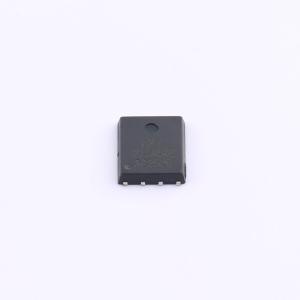

温馨提醒：图片仅供参考，商品以实物为准
SQJA04EP-T1_BE3-HXY
60V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款N沟道场效应管（MOSFET）具备优异的电气性能，适用于多种高效电源管理系统。器件最大漏极电流ID为80A，漏源耐压VDSS达60V，满足较高功率应用需求；导通电阻RDON低至5.3mΩ，有助于减少导通损耗并提升系统效率。采用成熟稳定的制造工艺，保证了良好的热稳定性与可靠性。可广泛应用于开关电源、同步整流、电池保护电路及高密度电源模块等领域，支持高频运行，适应复杂工作环境，助力高性能电路设计实现。
- 商品型号
- SQJA04EP-T1_BE3-HXY
- 商品编号
- C49420419
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.137克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 108W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 90nC@10V | |
| 输入电容(Ciss) | 4.136nF | |
| 反向传输电容(Crss) | 257pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 286pF |
商品概述
SQJA04EP-T1_BE3采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60V，ID = 80A
- 在VGS = 10V时，RDS(ON) < 7mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
