温馨提醒：图片仅供参考，商品以实物为准

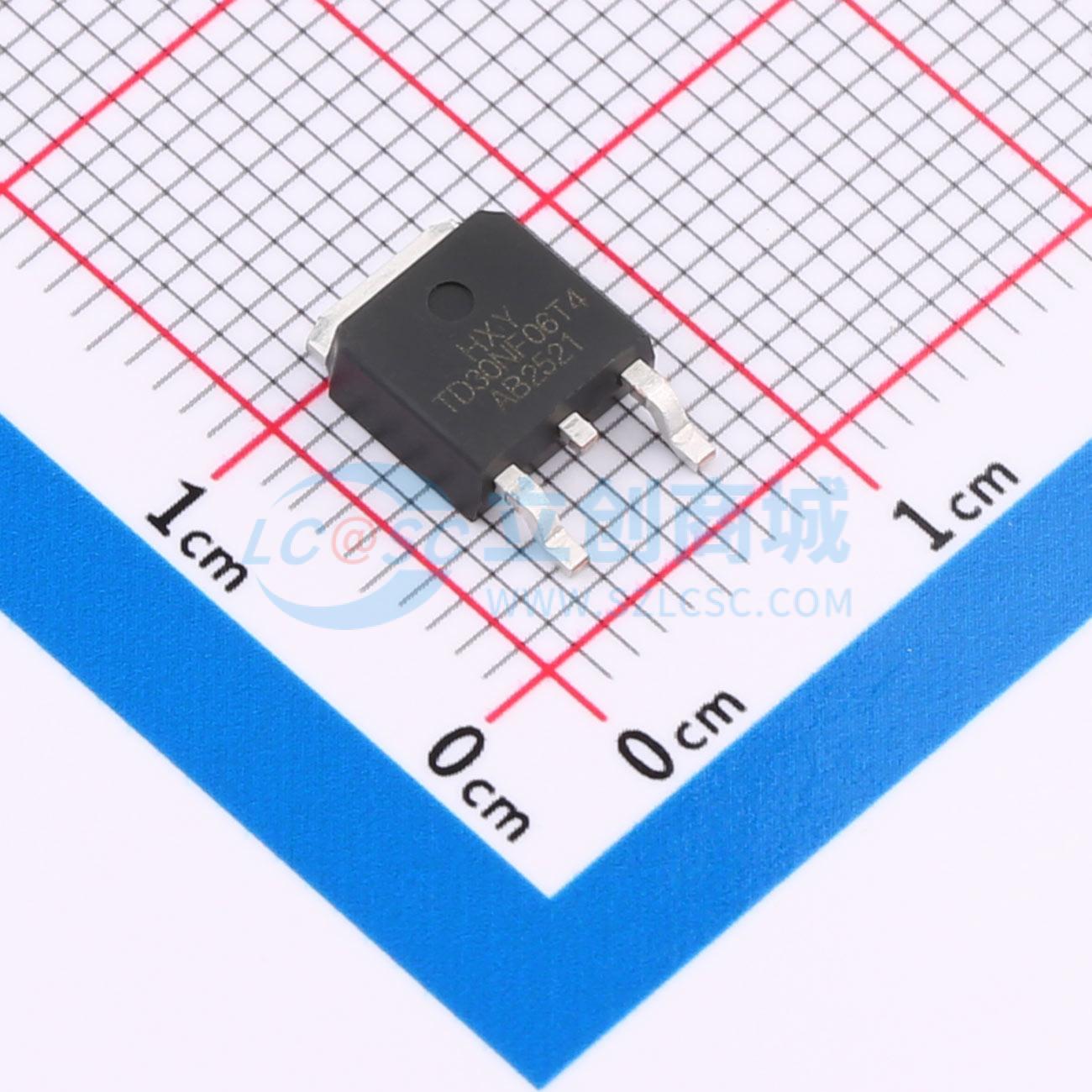

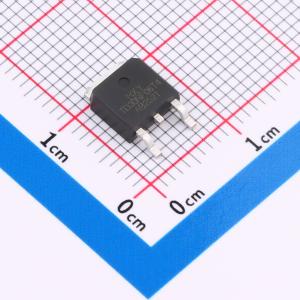

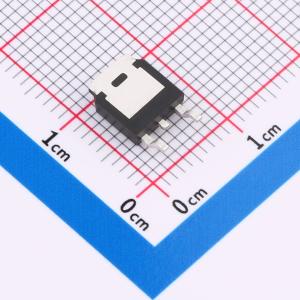

STD30NF06T4-HXY
N沟道增强型MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 本N沟道场效应管（MOSFET）具备30A连续漏极电流（ID）与60V漏源电压（VDSS），适用于多种功率开关场景。导通电阻（RDON）低至22mΩ，有助于降低能耗并提升电路效率。器件采用成熟封装工艺，具备良好的散热性能与长期稳定性，适合应用于电源供应器、电池充放电管理、直流电机控制及各类中高功率电子系统中的开关单元。其参数设计兼顾实用性与兼容性，可满足多样化非特定领域的使用需求。
- 商品型号
- STD30NF06T4-HXY
- 商品编号
- C49256487
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.361克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 22mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.378nF | |
| 反向传输电容(Crss) | 64pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 86pF |
商品概述
STD30NF06T4采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 60 V
- ID = 30 A
- RDS(ON) < 26 mΩ @ VGS = 10 V
应用领域
- 电池保护
- 负载开关
- 不间断电源
