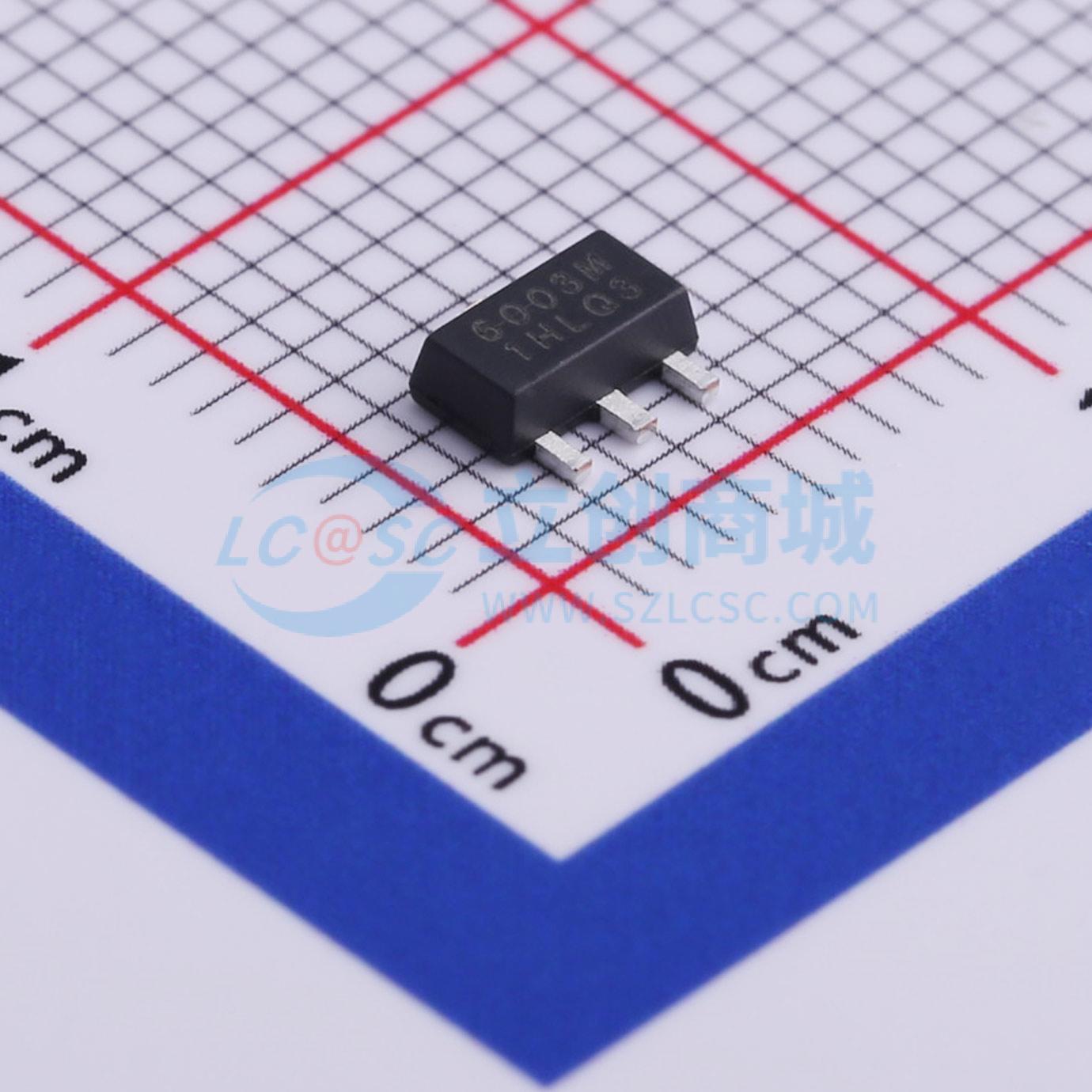

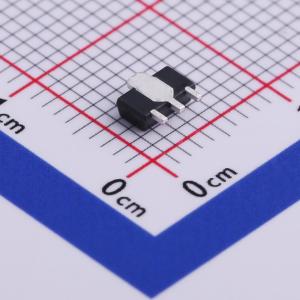

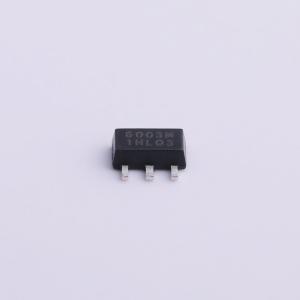

NCE6003M
1个N沟道 耐压:60V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE6003M
- 商品编号
- C502825
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.174克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 120mΩ@4.5V,3A | |
| 耗散功率(Pd) | 1.7W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V@250uA | |
| 栅极电荷量(Qg) | 7.5nC@30V | |
| 输入电容(Ciss@Vds) | 510pF@30V | |
| 反向传输电容(Crss) | 26pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCE30P28Q采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)），该器件适用于作为负载开关或用于电源管理。
商品特性
- 漏源电压（VDS） = -30V，漏极电流（ID） = -28A
- 当栅源电压（VGS） = -10V时，漏源导通电阻（RDS(ON)） < 9 mΩ
- 当栅源电压（VGS） = -4.5V时，漏源导通电阻（RDS(ON)） < 17 mΩ
- 具备高功率和大电流处理能力
- 产品无铅
- 采用表面贴装封装
应用领域
-电源管理-负载开关
