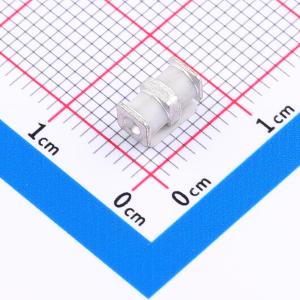

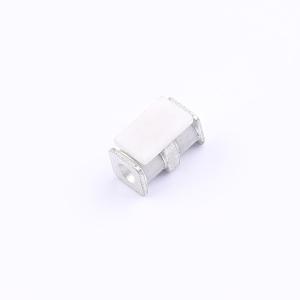

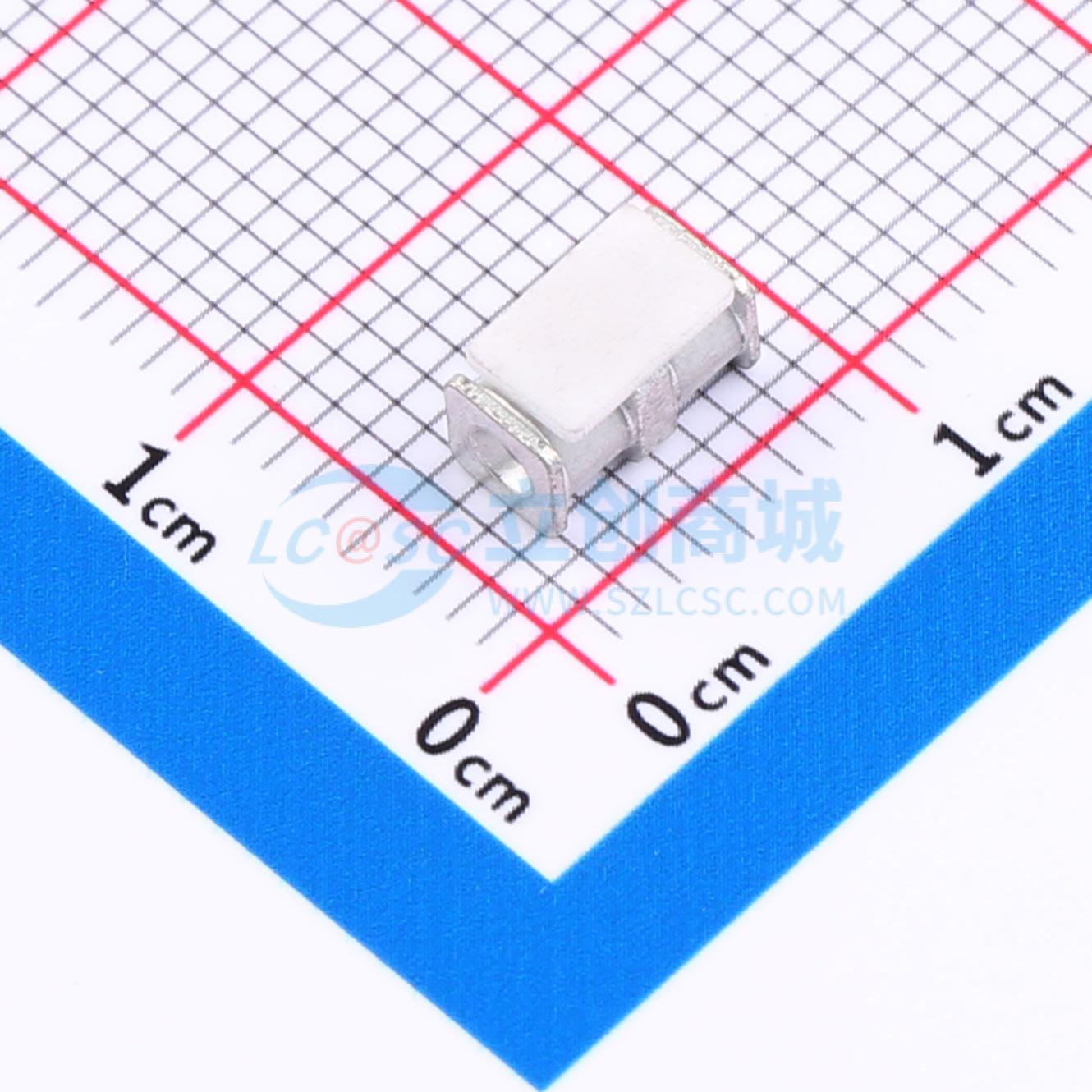

3R090-3SQ-C

90V 6kA

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 直流击穿电压 90V±20%，脉冲 100V/μS 击穿电压 <500V，8/20μs 冲击电流 6kA，专为防雷击浪涌设计。
品牌名称: RUILON(瑞隆源)
商品型号: 3R090-3SQ-C
商品编号: C49003295
商品封装: SMD
包装方式: 编带
商品毛重: 0.801493克(g)

商品参数

商品概述

气体放电管通常处于高绝缘电阻状态，相当于开路，对电路的正常运行几乎没有影响。当电路中出现瞬态过电压且电压幅度超过气体放电管的击穿电压时，管内的气体被电离，导致气体放电管迅速导通，将过电压限制在较低水平，从而保护并联连接的电子设备或电路元件免受高压冲击损坏。过电压消失后，气体放电管立即恢复至高绝缘电阻状态，电路恢复正常运行。3R090-3SQ-C气体放电管是一款表面贴装封装的元件。它不仅尺寸小，易于安装在各种紧凑的印刷电路板上，而且性能优异。其低电容特性使其用于高频通信电路时对信号的影响最小。高绝缘电阻确保电路在正常工作条件下性能不会遭受额外损耗。该气体放电管不仅可用于保护通信接口，其承受高浪涌电流的能力也使其适用于电源保护。

商品特性

尺寸极小
对快速上升的瞬态响应极佳
击穿电压稳定
工作频率达GHz级
8/20us脉冲电流能力：6KA
表面贴装封装
无放射性
超低电容（<1pF）
高绝缘电阻
尺寸：6.8mm×3.5mm×4.0mm

应用领域

通信
卫星和有线电视设备
有线电视设备
测试设备
消费电子

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	气体放电管(GDT)
	极数	3
	直流击穿电压(Vdc)	90V
	精度	±20%
	脉冲放电电流	6kA
	极间电容	1pF

	属性	参数值
	冲击击穿电压(Vimp)	500V
	工作温度	-40℃~+125℃
	长度	6.8mm
	宽度	3.5mm
	高度	4mm
