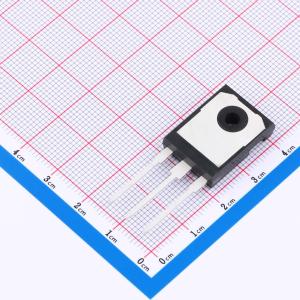

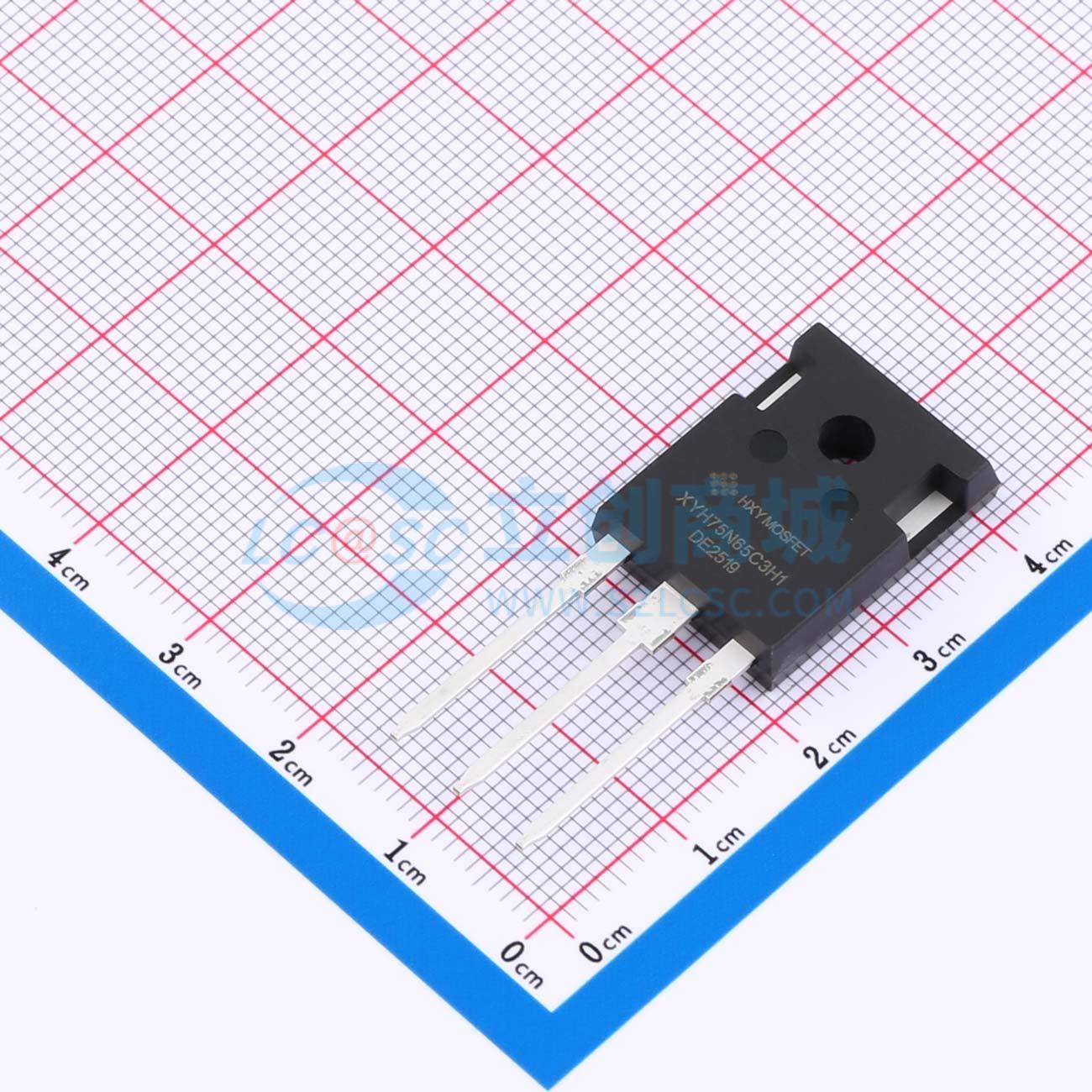

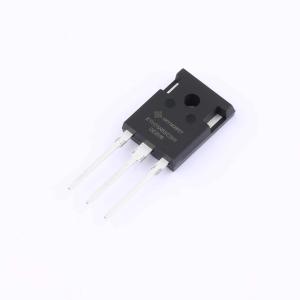

温馨提醒：图片仅供参考，商品以实物为准
IXYH75N65C3H1-HXY
650V 100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该IGBT管/模块具备60A的集电极电流（Ic）和650V的集射极击穿电压（Vces），可支持中高功率电力转换需求。其集射极饱和电压（VCE(sat)）为1.65V，有助于降低导通损耗，提升系统效率。内置二极管可承受50A的正向电流（IF），正向压降（Vf）为1.65V，具备良好的电流承载与恢复特性。适用于各类高效能电源设备、储能系统及智能电网相关装置，满足对稳定性与效率的高标准要求。
- 商品型号
- IXYH75N65C3H1-HXY
- 商品编号
- C49003392
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.934483克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 250W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@1mA | |
| 栅极电荷量(Qg) | 183nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.356nF | |
| 输出电容(Coes) | 179pF | |
| 反向传输电容(Cres) | 93pF | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 124ns | |
| 导通损耗(Eon) | 1.4mJ | |
| 关断损耗(Eoff) | 1.2mJ | |
| 反向恢复时间(Trr) | 136ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
IXYH75N65C3H1采用先进的沟槽和场终止技术，可降低导通损耗，改善开关性能并增强雪崩能量。
商品特性
- 正温度系数
- 快速开关
- 低VCE(sat)
- 可靠且坚固
- 提供无卤素和环保型器件
- (符合RoHS标准)
应用领域
- 不间断电源
- 电机驱动
- 升压电路
- 便携式电站
