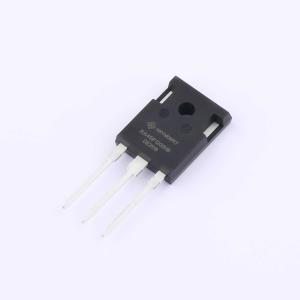

IXA45IF1200HB-HXY
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该IGBT模块具有40A集电极电流（Ic）和1200V集射极击穿电压（Vces），适用于高电压与大电流工作环境。其集射极饱和电压（VCE(sat)）为1.7V，在导通状态下可有效控制能量损耗。内置二极管支持40A正向电流（IF），正向压降（Vf）为1.85V，具备良好的续流能力与能效表现。适合用于多种高效电力转换系统，提供稳定且可靠的开关性能。
- 商品型号
- IXA45IF1200HB-HXY
- 商品编号
- C49003399
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 8.056667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 441W | |
| 输出电容(Coes) | 157pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.05V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 346nC@15V | |
| 输入电容(Cies) | 3.98nF | |
| 开启延迟时间(Td(on)) | 25ns | |
| 关断延迟时间(Td(off)) | 262ns | |
| 导通损耗(Eon) | 1.3mJ | |
| 关断损耗(Eoff) | 2.3mJ | |
| 反向恢复时间(Trr) | 94ns | |
| 反向传输电容(Cres) | 93pF |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交0单
