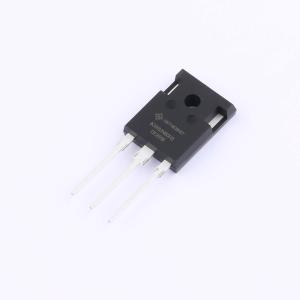

温馨提醒：图片仅供参考，商品以实物为准
IKW60N60H3-HXY
650V 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本IGBT管/模块具备60A的集电极电流（Ic）和650V的集射极击穿电压（Vces），适用于中高功率场合下的电力控制与转换。其导通时集射极饱和电压（VCE(sat)）低至1.65V，有效减少导通损耗，提高整体能效。内部二极管可承载最大50A的正向电流（IF），正向压降（Vf）为1.65V，表现出良好的热稳定性与可靠性。该器件适合用于对效率、稳定性和空间布局有较高要求的多种应用场合，满足复杂环境下的长期运行需求。
- 商品型号
- IKW60N60H3-HXY
- 商品编号
- C49003414
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.863333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 250W | |
| 输出电容(Coes) | 179pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 2V@60A,15V | |
| 栅极阈值电压(Vge(th)) | 4.3V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 183nC@15V | |
| 输入电容(Cies) | 3.356nF | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 124ns | |
| 导通损耗(Eon) | 1.4mJ | |
| 关断损耗(Eoff) | 1.2mJ | |
| 反向恢复时间(Trr) | 136ns | |
| 反向传输电容(Cres) | 93pF |
