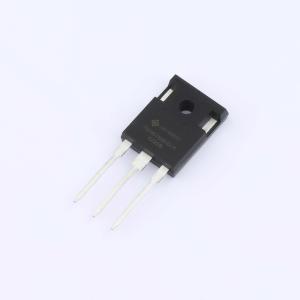

FGH40T65SHD-F155-HXY
650V 70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款IGBT管/模块具备40A的集电极电流（Ic）与650V的集射极击穿电压（Vces），适用于多种中高功率电能转换场景。其集射极饱和电压（VCE(sat)）为1.6V，有效降低导通损耗，提升整体效率。内部集成二极管可支持40A的正向电流（IF），正向压降（Vf）为1.8V，表现出良好的开关性能和热稳定性。该器件可广泛应用于电源变换、电机控制、储能系统及智能电力基础设施等领域，提供高效、可靠的半导体解决方案。
- 商品型号
- FGH40T65SHD-F155-HXY
- 商品编号
- C49003421
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.886667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 70A | |
| 耗散功率(Pd) | 250W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@250uA | |
| 栅极电荷量(Qg) | 57nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.52nF@25V | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 136ns | |
| 导通损耗(Eon) | 900uJ | |
| 关断损耗(Eoff) | 430uJ | |
| 反向恢复时间(Trr) | 56ns | |
| 工作温度 | -40℃~+175℃ |
