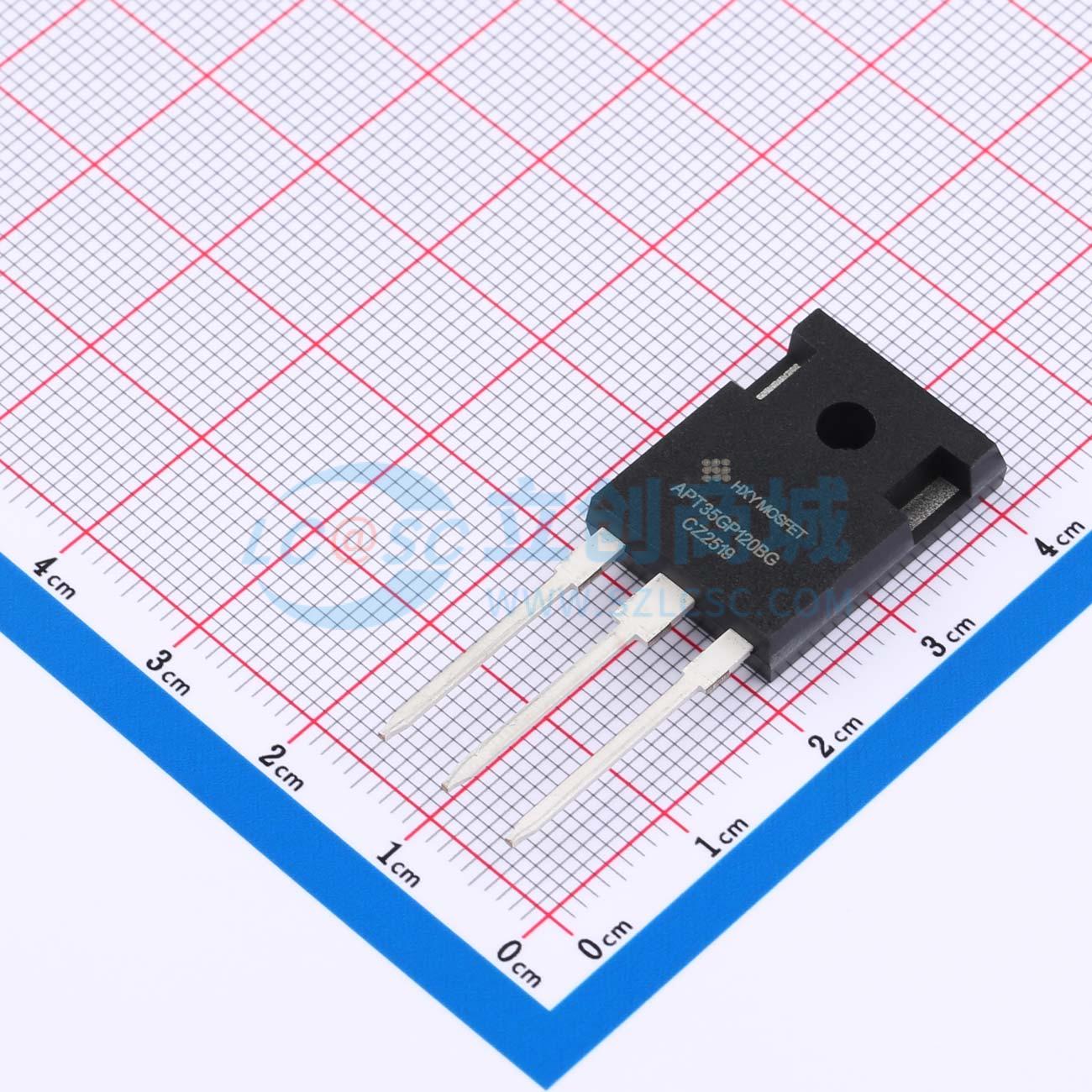

温馨提醒：图片仅供参考，商品以实物为准
APT35GP120BG-HXY
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该IGBT模块具备40A集电极电流（Ic）和1200V集射极击穿电压（Vces），适用于较高电压等级的电力电子应用。其集射极饱和电压（VCE(sat)）为1.9V，在高耐压条件下仍可保持较好的导通性能。内置二极管支持40A正向电流（IF），正向压降（Vf）为2.5V，具备良好的热稳定性和反向恢复特性。适用于电源转换、智能电网设备、精密电机控制等场景，提供高效、稳定的开关表现。
- 商品型号
- APT35GP120BG-HXY
- 商品编号
- C49003441
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.786667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 417W | |
| 输出电容(Coes) | 161pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@0.25mA | |
| 栅极电荷量(Qg) | 170nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 5.047nF | |
| 开启延迟时间(Td(on)) | 48ns | |
| 关断延迟时间(Td(off)) | 195ns | |
| 导通损耗(Eon) | 2.65mJ | |
| 关断损耗(Eoff) | 1.6mJ | |
| 反向恢复时间(Trr) | 375ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 35pF |
