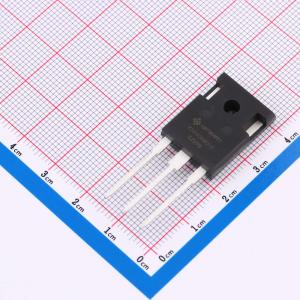

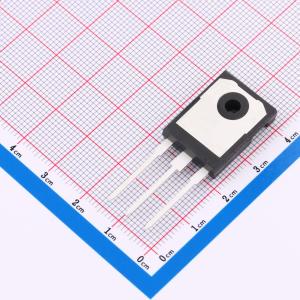

温馨提醒：图片仅供参考，商品以实物为准
IGW40N60H3-HXY
650V 70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品为IGBT管/模块，具备40A的集电极电流（Ic）和650V的集射极击穿电压（Vces），适合中高功率应用需求。在导通状态下，集射极饱和电压（VCE(sat)）为1.6V，有助于降低导通损耗。内置续流二极管的正向电流（IF）为40A，正向压降（Vf）为1.8V，性能稳定。该器件适用于需要高效能开关操作与热稳定性的场合，可广泛用于电源转换、智能电网及高性能电子设备中。
- 商品型号
- IGW40N60H3-HXY
- 商品编号
- C49003454
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.963333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 70A | |
| 耗散功率(Pd) | 250W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.25mA | |
| 栅极电荷量(Qg) | 57nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.52nF@25V | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 136ns | |
| 导通损耗(Eon) | 900uJ | |
| 关断损耗(Eoff) | 430uJ | |
| 反向恢复时间(Trr) | 56ns | |
| 工作温度 | -40℃~+175℃ |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交0单
