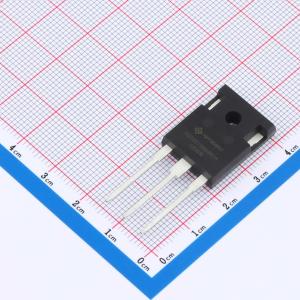

温馨提醒：图片仅供参考，商品以实物为准
RGS00TS65HRC11-HXY
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本IGBT管/模块具备50A集电极电流（Ic）与650V集射极击穿电压（Vces），满足高耐压与大电流工作需求。导通时集射极饱和电压（VCE(sat)）低至1.6V，显著降低功率损耗。内部集成续流二极管，支持50A正向电流（IF），正向压降（Vf）为1.85V，提升系统能效。适用于各类高效功率转换装置，如智能电源管理系统、高性能电机控制电路及可再生能源变换设备，提供稳定、可靠的电气性能和良好的热稳定性。
- 商品型号
- RGS00TS65HRC11-HXY
- 商品编号
- C49003464
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.89克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 250W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@250uA | |
| 栅极电荷量(Qg) | 71nC@520V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.916nF@25V | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 1.35mJ | |
| 关断损耗(Eoff) | 510uJ | |
| 反向恢复时间(Trr) | 56ns | |
| 工作温度 | -40℃~+175℃ |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交0单
