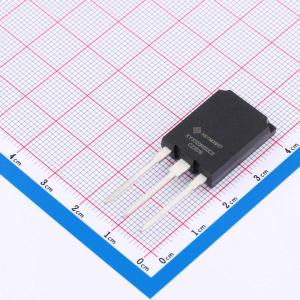

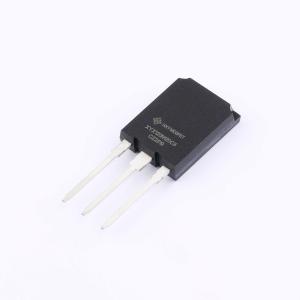

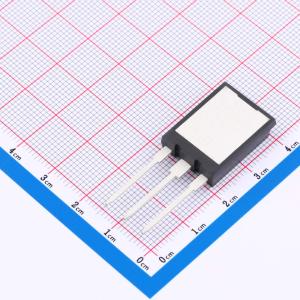

IXYX120N120C3-HXY
1.2kV 240A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该IGBT模块具备140A的集电极电流(Ic)和1200V的集射极击穿电压(Vces)，可稳定工作于较高功率应用场景。其集射极饱和电压(VCE(sat))为1.55V，有助于降低导通损耗。内部续流二极管支持140A正向电流(IF)，正向压降(Vf)为2.01V，表现出良好的反向恢复特性。该模块适用于需要高效能开关与耐高压能力的电力电子系统，如电源变换器、储能设备及智能电网相关装置中。
- 商品型号
- IXYX120N120C3-HXY
- 商品编号
- C49003477
- 商品封装
- TO-247P
- 包装方式
- 管装
- 商品毛重
- 7.529412克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 240A | |
| 耗散功率(Pd) | 1.091kW | |
| 输出电容(Coes) | 407pF | |
| 正向脉冲电流(Ifm) | 560A | |
| 集射极饱和电压(VCE(sat)) | 1.55V@140A,15V | |
| 栅极阈值电压(Vge(th)) | 5.17V@2.24mA | |
| 栅极电荷量(Qg) | 473nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 16.191nF | |
| 开启延迟时间(Td(on)) | 183ns | |
| 关断延迟时间(Td(off)) | 359ns | |
| 导通损耗(Eon) | 11.9mJ | |
| 关断损耗(Eoff) | 8.9mJ | |
| 反向恢复时间(Trr) | 137ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 59.4pF |
