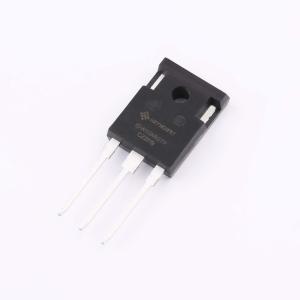

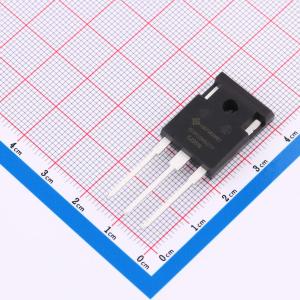

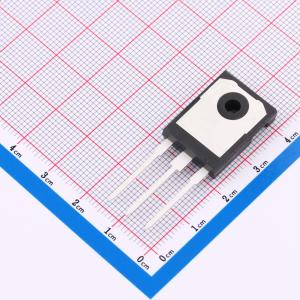

温馨提醒：图片仅供参考，商品以实物为准
IGW50N60TP-HXY
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该IGBT模块具备50A的集电极电流（Ic）与650V的集射极击穿电压（Vces），适合多种中高功率应用场合。其集射极饱和电压（VCE(sat)）为1.6V，有效降低导通状态下的功率损耗，提升整体能效。内部续流二极管可支持50A正向电流（IF），正向压降（Vf）为1.85V，具备优良的热稳定性与动态响应特性。模块设计注重电气隔离与散热性能，适用于电力电子变换、智能能源管理及高效电源系统等场景，提供稳定可靠的开关控制能力。
- 商品型号
- IGW50N60TP-HXY
- 商品编号
- C49003466
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.853333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 250W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@0.25mA | |
| 栅极电荷量(Qg) | 71nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.916nF@25V | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 1.35mJ | |
| 关断损耗(Eoff) | 510uJ | |
| 反向恢复时间(Trr) | 56ns |
