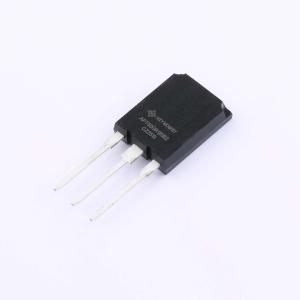

APT50GR120B2-HXY
1.2kV 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款IGBT管/模块集电极电流（Ic）为50A，集射极击穿电压（Vces）可达1200V，具备较高的耐压能力，适合中高功率应用场景。其集射极饱和电压（VCE(sat)）为1.9V，在导通状态下能保持较好的能效表现。内置二极管可承受50A的正向电流（IF），正向压降（Vf）为2.7V，适用于对稳定性与开关性能有一定要求的电路设计。
- 商品型号
- APT50GR120B2-HXY
- 商品编号
- C49003481
- 商品封装
- TO-247P
- 包装方式
- 管装
- 商品毛重
- 8.723333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 600W | |
| 输出电容(Coes) | 195pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 2.3V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@250uA | |
| 栅极电荷量(Qg) | 200nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.42nF | |
| 开启延迟时间(Td(on)) | 55ns | |
| 关断延迟时间(Td(off)) | 216ns | |
| 导通损耗(Eon) | 2.65mJ | |
| 关断损耗(Eoff) | 1.8mJ | |
| 反向恢复时间(Trr) | 380ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 42pF |
