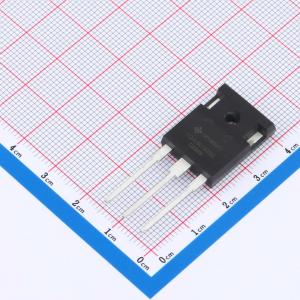

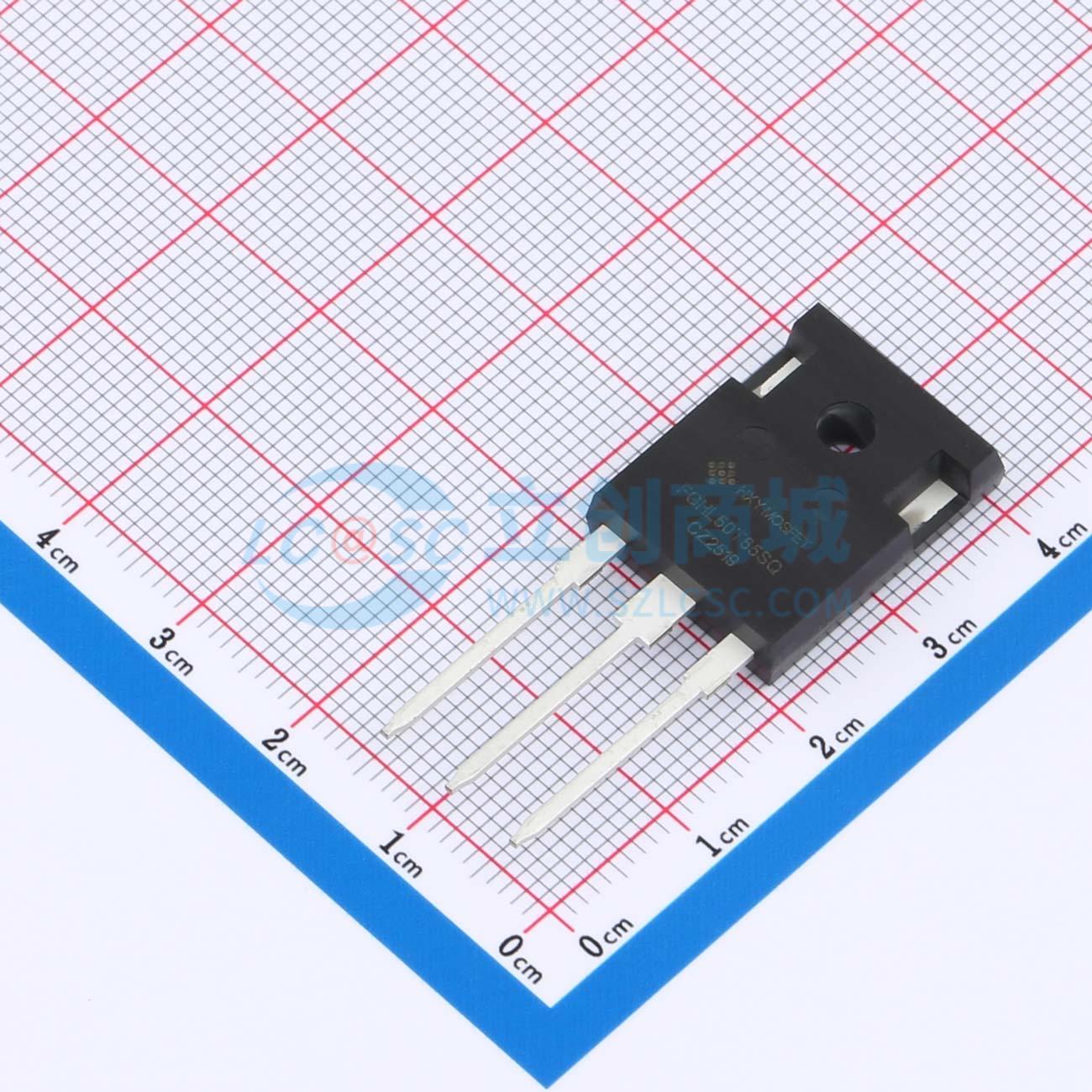

FGHL50T65SQ-HXY
650V 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品为IGBT管/模块，具备集电极电流（Ic）50A、集射极击穿电压（Vces）650V的性能指标，适用于高电压和较高功率场景下的开关与控制。其集射极饱和电压（VCE(sat)）为1.6V，有助于降低导通损耗，提高系统效率。内置二极管可支持正向电流（IF）达50A，正向压降（Vf）为1.85V，可在高频切换条件下提供稳定反向续流能力。该模块在结构设计上注重热管理和电气稳定性，适合多种电力变换设备中使用。
- 商品型号
- FGHL50T65SQ-HXY
- 商品编号
- C49003468
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.873333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 250W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@250uA | |
| 栅极电荷量(Qg) | 71nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.916nF@25V | |
| 开启延迟时间(Td(on)) | 17ns | |
| 关断延迟时间(Td(off)) | 110ns | |
| 导通损耗(Eon) | 1.35mJ | |
| 关断损耗(Eoff) | 510uJ | |
| 反向恢复时间(Trr) | 56ns | |
| 工作温度 | -40℃~+175℃ |
