温馨提醒：图片仅供参考，商品以实物为准

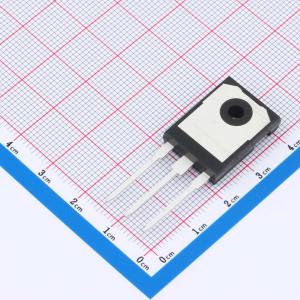

IKW50N65H5-HXY
650V 50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品为IGBT管/模块，具备集电极电流（Ic）50A、集射极击穿电压（Vces）650V的电气特性，适用于较高功率场景。其集射极饱和电压（VCE(sat)）为1.65V，有助于降低导通损耗。内置二极管可支持正向电流（IF）达50A，正向压降（Vf）为1.45V，性能稳定。该器件适合用于需要高效能与高可靠性的电力电子系统中，如电源转换及电机驱动等应用。
- 商品型号
- IKW50N65H5-HXY
- 商品编号
- C49003404
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.876667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 50A | |
| 输出电容(Coes) | 206pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 179nC@15V | |
| 输入电容(Cies) | 3.363nF | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 122ns | |
| 导通损耗(Eon) | 1.38mJ | |
| 关断损耗(Eoff) | 1.14mJ | |
| 反向恢复时间(Trr) | 98ns | |
| 反向传输电容(Cres) | 92pF |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交0单
