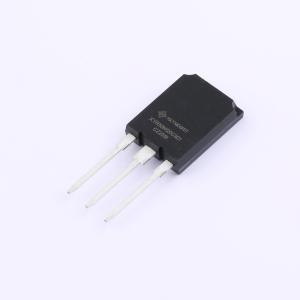

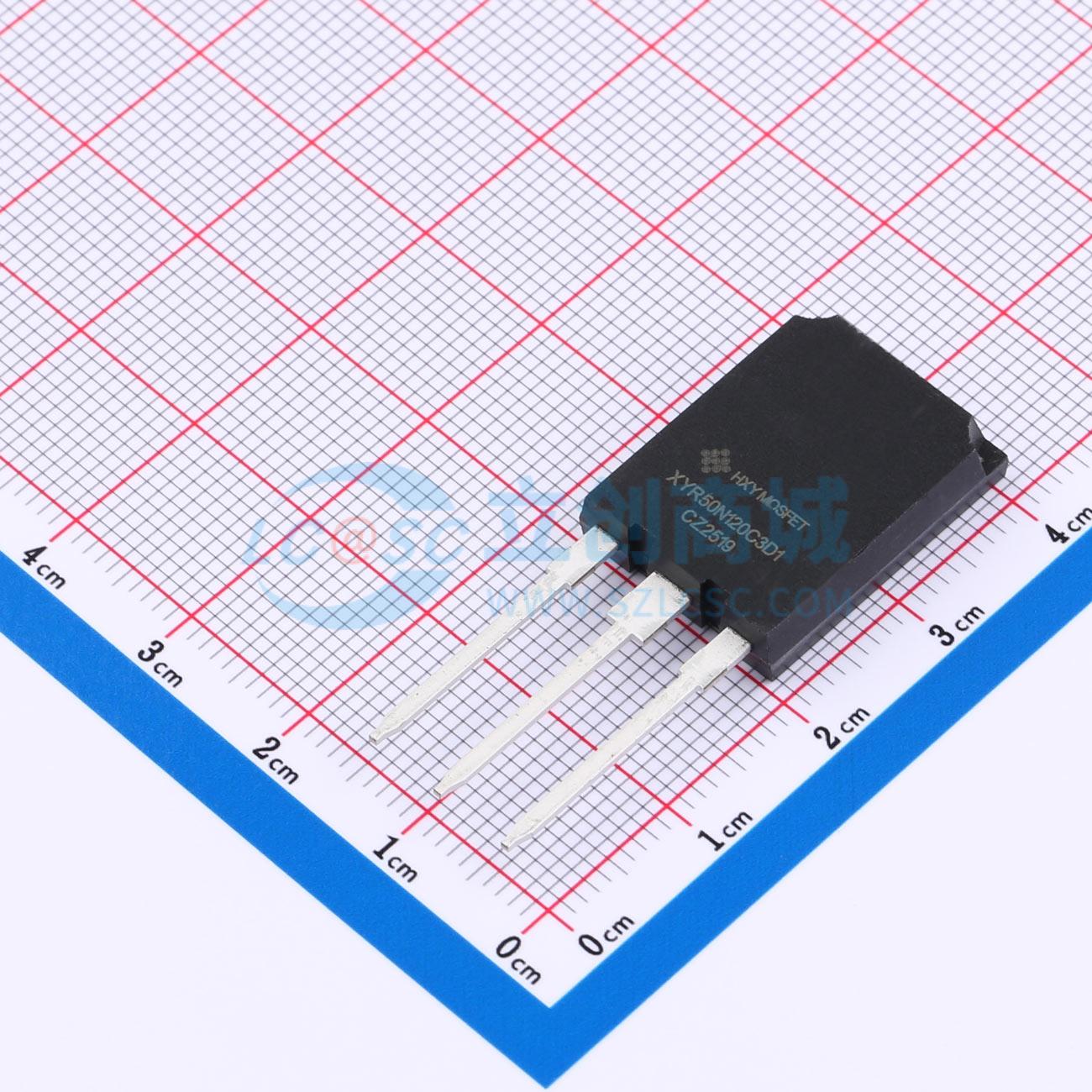

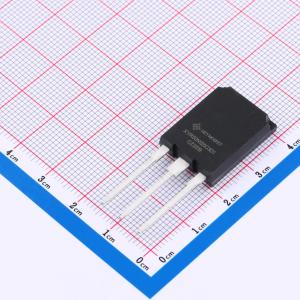

IXYR50N120C3D1-HXY
1.2kV 100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该IGBT模块具备50A的集电极电流(Ic)和1200V的集射极击穿电压(Vces)，可稳定工作于较高功率应用场景。其集射极饱和电压(VCE(sat))为1.9V，有助于降低导通损耗。内置二极管可支持50A的正向电流(IF)，正向压降(Vf)为2.7V，提升了整体能效表现。该模块适用于需要高效能量转换与稳定性能的电力电子系统，如智能电网、新能源发电以及高性能电源设备等领域。
- 商品型号
- IXYR50N120C3D1-HXY
- 商品编号
- C49003395
- 商品封装
- TO-247P
- 包装方式
- 管装
- 商品毛重
- 8.873333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 600W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 100A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.3V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 5.1V@250uA | |
| 栅极电荷量(Qg) | 200nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 6.42nF | |
| 输出电容(Coes) | 195pF | |
| 反向传输电容(Cres) | 42pF | |
| 开启延迟时间(Td(on)) | 55ns | |
| 关断延迟时间(Td(off)) | 216ns | |
| 导通损耗(Eon) | 2.65mJ | |
| 关断损耗(Eoff) | 1.8mJ | |
| 反向恢复时间(Trr) | 380ns | |
| 工作温度 | -40℃~+175℃ |
商品特性
- 1200V、50A IGBT
- 由于V_CESAT具有正温度系数，易于并联
- 低电磁干扰
- 低栅极电荷
- 低饱和电压 V_CE(SAT)
- 最高结温 T_VJmax = 175°C
应用领域
- 不间断电源
- 电动汽车
- 充电器
- 太阳能组串式逆变器
- 储能逆变器
