温馨提醒：图片仅供参考，商品以实物为准

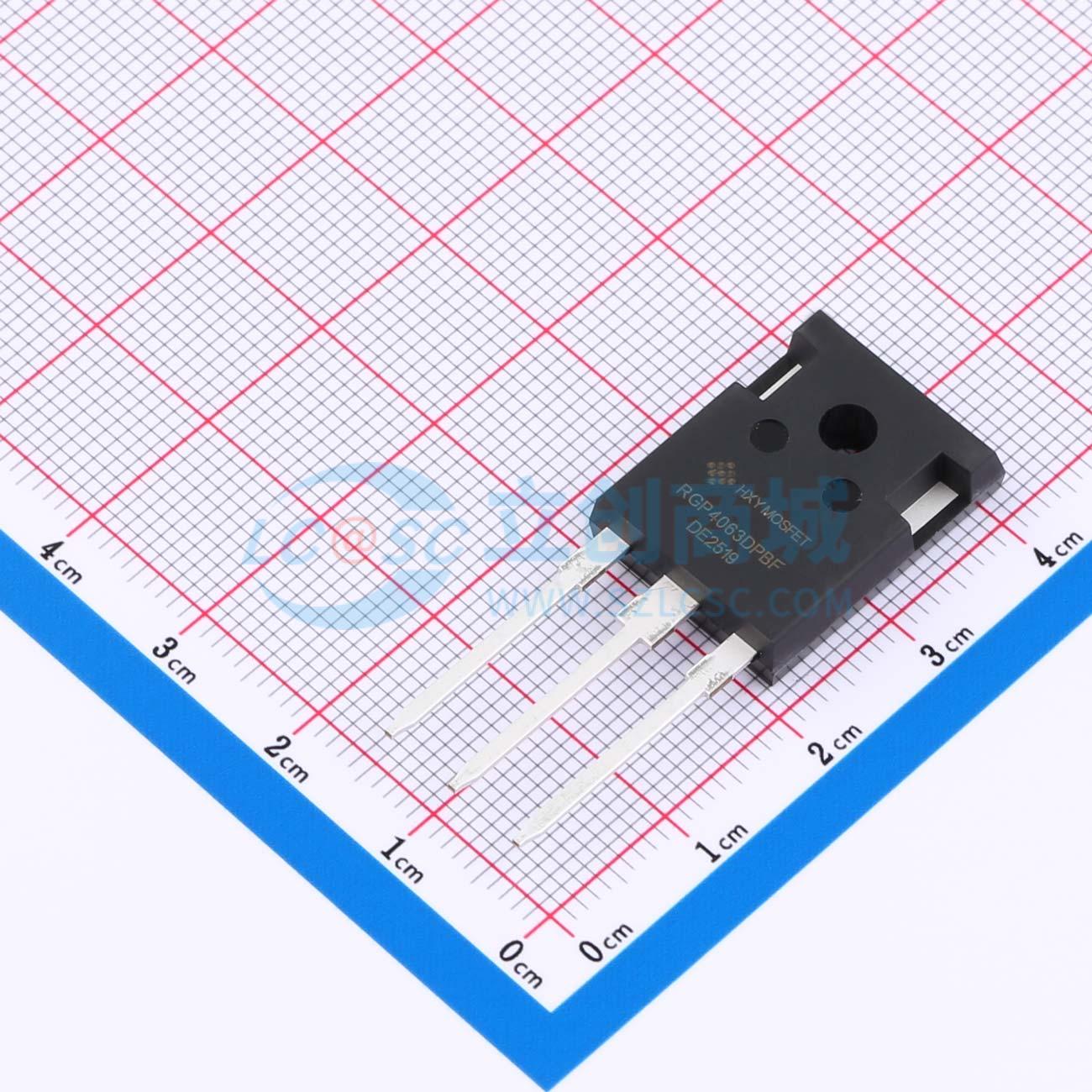

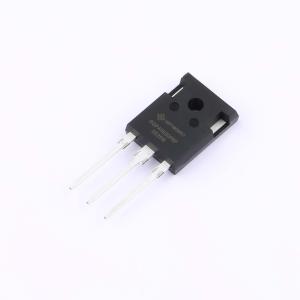

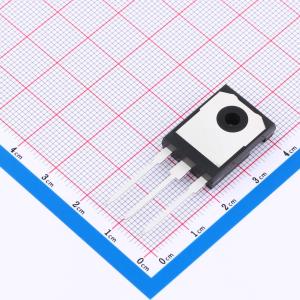

IRGP4063DPBF-HXY
650V 100A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该IGBT管/模块具备集电极电流（Ic）50A与集射极击穿电压（Vces）650V的电气特性，适用于中高功率的电子系统设计。其集射极饱和电压（VCE(sat)）为1.65V，在导通状态下可有效控制能量损耗。内置二极管支持正向电流（IF）50A，正向压降（Vf）低至1.45V，具备良好的续流性能和热稳定性。该器件适合应用于电源转换、电机控制及其他对效率与可靠性有较高要求的电路场景。
- 商品型号
- IRGP4063DPBF-HXY
- 商品编号
- C49003310
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.965517克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 300W | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.95V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@1mA | |
| 栅极电荷量(Qg) | 179nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 3.363nF | |
| 输出电容(Coes) | 206pF | |
| 反向传输电容(Cres) | 92pF | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 122ns | |
| 导通损耗(Eon) | 1.38mJ | |
| 关断损耗(Eoff) | 1.14mJ | |
| 反向恢复时间(Trr) | 98ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
IRGP4063DPBF采用先进的沟槽和场终止技术，可降低导通损耗、改善开关性能并增强雪崩能量。
商品特性
- 正温度系数
- 快速开关
- 低VCE(sat)
- 可靠耐用
- 提供无卤素和绿色器件
- 符合RoHS
应用领域
- 不间断电源
- 电机驱动
- 升压电路
- 便携式电站
