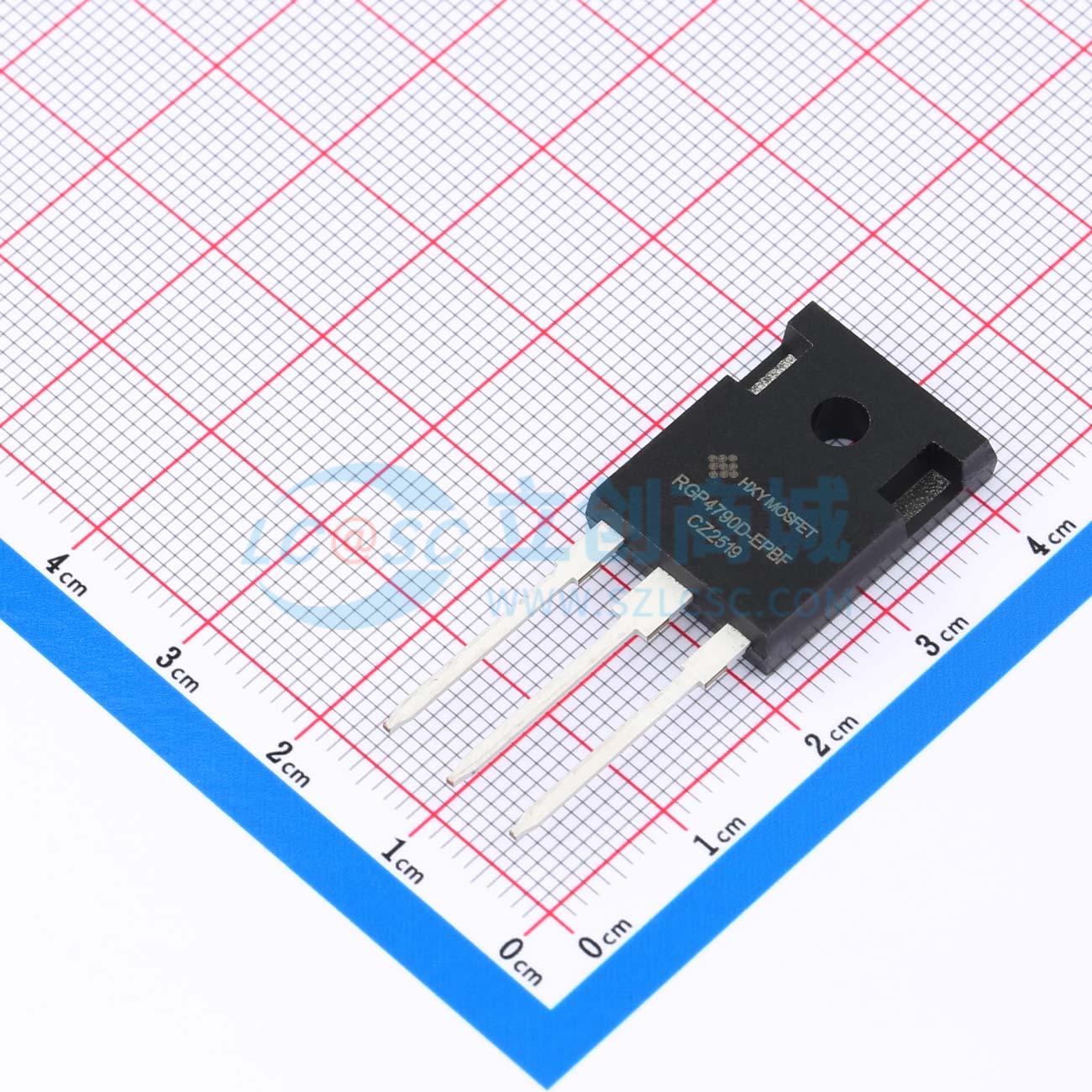

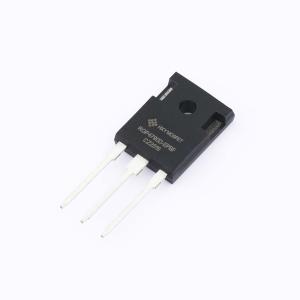

温馨提醒：图片仅供参考，商品以实物为准
IRGP4790D-EPBF-HXY
650V 90A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本IGBT管/模块提供75A集电极电流（Ic）与650V集射极击穿电压（Vces），适用于中高功率电力电子系统。其集射极饱和电压（VCE(sat)）为1.6V，有助于降低导通损耗，提升整体效率。内置二极管可支持75A正向电流（IF），正向压降（Vf）为1.85V，具备良好的热稳定性与可靠性。该器件结构紧凑、性能稳定，适合用于对能效和功率密度有一定要求的高频开关与电源转换应用。
- 商品型号
- IRGP4790D-EPBF-HXY
- 商品编号
- C49003328
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.77克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 90A | |
| 耗散功率(Pd) | 330W | |
| 输出电容(Coes) | 215pF | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 1.6V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@250uA | |
| 栅极电荷量(Qg) | 104nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.81nF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 130ns | |
| 导通损耗(Eon) | 2.04mJ | |
| 关断损耗(Eoff) | 920uJ | |
| 反向恢复时间(Trr) | 95ns | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 23pF |
