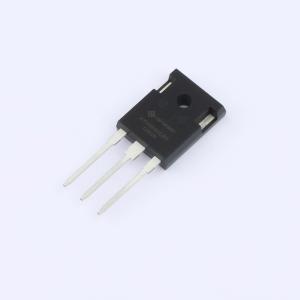

温馨提醒：图片仅供参考，商品以实物为准
IXYH50N65C3H1-HXY
650V 70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该IGBT管/模块的集电极电流（Ic）为40A，集射极击穿电压（Vces）达650V，可支持较高功率应用场景。集射极饱和电压（VCE(sat)）为1.6V，有助于降低导通损耗。内置二极管的正向电流（IF）为40A，正向压降（Vf）为1.8V，具备良好的反向恢复性能。该器件适用于需要高效能与稳定性的电力转换设备，如电源系统、储能装置及智能电网相关设备中，满足高可靠性和高效率的设计需求。
- 商品型号
- IXYH50N65C3H1-HXY
- 商品编号
- C49003391
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.813333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 70A | |
| 耗散功率(Pd) | 250W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@250uA | |
| 栅极电荷量(Qg) | 57nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.52nF@25V | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 136ns | |
| 导通损耗(Eon) | 900uJ | |
| 关断损耗(Eoff) | 430uJ | |
| 反向恢复时间(Trr) | 56ns |
