温馨提醒：图片仅供参考，商品以实物为准

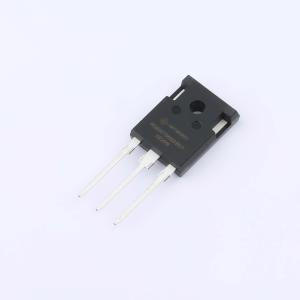

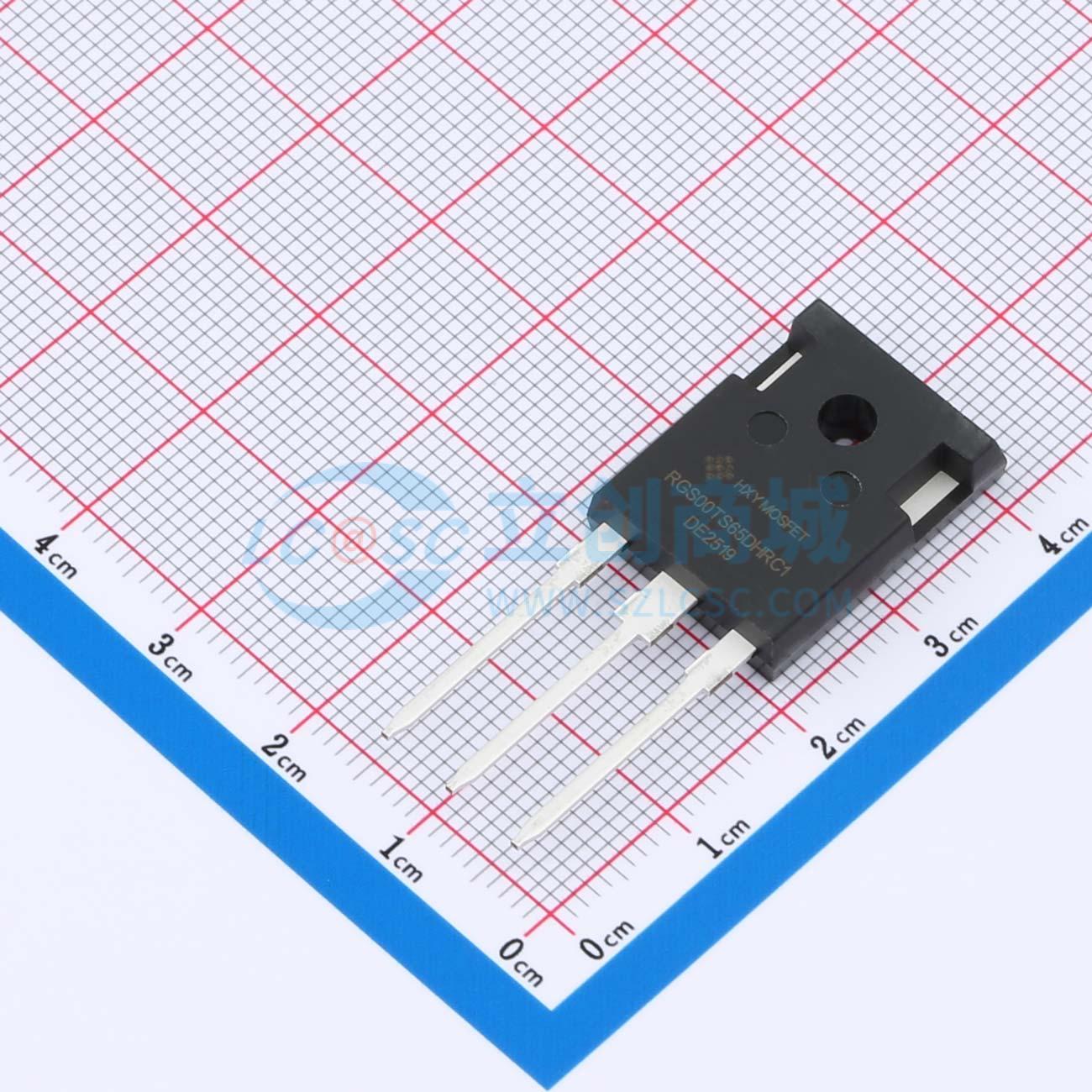

RGS00TS65DHRC11-HXY
650V 100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本款IGBT管/模块具备50A的集电极电流（Ic）和650V的集射极击穿电压（Vces），适用于较高功率需求的电力电子系统。其集射极饱和电压（VCE(sat)）为1.65V，有助于降低导通损耗并提升整体效率。内置二极管可支持50A的正向电流（IF），正向压降（Vf）为1.45V，进一步优化了器件在高频开关环境中的性能表现。该模块在结构设计上兼顾热稳定性和电气绝缘性，适合多种高要求场景下的功率转换与控制应用。
- 商品型号
- RGS00TS65DHRC11-HXY
- 商品编号
- C49003385
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.916667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 100A | |
| 耗散功率(Pd) | 300W | |
| 输出电容(Coes) | 206pF | |
| 正向脉冲电流(Ifm) | 200A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 179nC@15V | |
| 输入电容(Cies) | 3.363nF | |
| 开启延迟时间(Td(on)) | 24ns | |
| 关断延迟时间(Td(off)) | 122ns | |
| 导通损耗(Eon) | 1.38mJ | |
| 关断损耗(Eoff) | 1.14mJ | |
| 反向恢复时间(Trr) | 98ns | |
| 反向传输电容(Cres) | 92pF |
