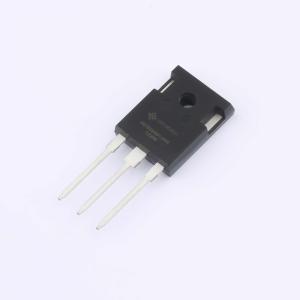

温馨提醒：图片仅供参考，商品以实物为准
NGTB35N65FL2WG-HXY
650V 70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 本产品为IGBT管/模块，具备40A的集电极电流（Ic）和650V的集射极击穿电压（Vces），适用于中高功率电力电子系统。其集射极饱和电压（VCE(sat)）低至1.6V，有效降低导通损耗，提升整体能效。内置二极管可承受40A的正向电流（IF），正向压降（Vf）为1.8V，表现出良好的热稳定性和导通性能。该器件适合用于对效率与可靠性有较高要求的电源转换设备及控制电路，支持高频开关操作，满足复杂应用场景下的动态响应需求。
- 商品型号
- NGTB35N65FL2WG-HXY
- 商品编号
- C49003321
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.94克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 650V | |
| 集电极电流(Ic) | 70A | |
| 耗散功率(Pd) | 250W | |
| 集射极饱和电压(VCE(sat)) | 2.1V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 3.2V@250uA | |
| 栅极电荷量(Qg) | 57nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.52nF@25V | |
| 开启延迟时间(Td(on)) | 26ns | |
| 关断延迟时间(Td(off)) | 136ns | |
| 导通损耗(Eon) | 900uJ | |
| 关断损耗(Eoff) | 430uJ | |
| 反向恢复时间(Trr) | 56ns | |
| 工作温度 | -40℃~+175℃ |
优惠活动
购买数量
(30个/管，最小起订量 1 个)个
起订量：1 个30个/管
总价金额：
￥ 0.00近期成交0单
