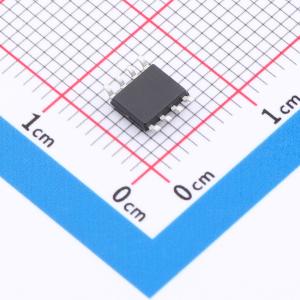

温馨提醒：图片仅供参考，商品以实物为准
LY3006A
可充电多功能LED驱动控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 充电+多功能LED驱动芯片
- 商品型号
- LY3006A
- 商品编号
- C46613931
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15625克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~5.5V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.6A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 短路保护(SCP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -25℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
该芯片是一款多种模式可选的单芯片LED驱动控制芯片，集成了锂电池充电管理模块、LED功能控制模块和保护模块，关机待机电流仅5uA。充电电流为1A，最大输出电流为1.6A，也可以通过外扩PMOS管实现大于1.6A的应用场合。通过FUN和FUNA引脚不同接法可以设定5种LED灯光循环模式。
商品特性
- 全集成单芯片控制
- 5种照明循环模式可选
- 1A固定充电电流
- 内置MOS最大1.6A驱动电流
- 可外置MOS驱动更大电流
- 充电指示/低电提示/短路提示
- 3A输出过流保护
- 预设4.2V电池充满电压
- 温度保护
- 支持0V充电
- SOP8封装
应用领域
- 多功能强光手电筒
- 应急灯
- 移动照明灯
- 其它指示系统
