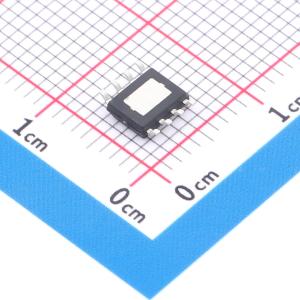

LY4176E

30V/1A锂离子电池线性充电芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/输入6.1V保护/最大1A充电/NTC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY4176E
商品编号: C46613949
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.15575克(g)

商品参数

	属性	参数值
	工作温度	-25℃~+125℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	1uA
	均衡电流	-
	接口类型	-
	功能特性	涓流充电；恒压充电；恒流充电；自动再充电；充电终止；可编程充电电流；电池温度监测；过压保护

商品概述

集成 OVP 功能的单节锂离子电池线性充电芯片，输入耐压高达 30V，过压保护电压 6.1V，可设定最大充电电流为 1A。包含完整的涓流、恒流、恒压充电过程，并集成防倒灌电路，不需要外部隔离二极管。内部集成了智能温度调节功能，芯片在高温情况下可对充电电流进行自动调节，以便在大功率或高温环境下对芯片温度加以限制。NTC 功能可对电池温度进行监控，当电池温度高于或者低于所设定的安全工作温度范围时停止充电，从而延长锂电池的寿命并保证锂电池的安全。

商品特性

VIN 输入耐压高达 30V
输入 6.1V 过压保护
最大 1A 充电电流
4.0V/4.1V/4.2V/4.3V/4.35V/4.4V 充满电压
BAT 小于 1uA 的超低自耗电
智能温度调节功能
智能再充电功能
C/10 充电终止
充电和结束指示灯控制信号
封装：DFN-8/ESOP8/SOT23-6

应用领域

小音箱等便携式设备
小风扇
蓝牙耳机
移动电源
穿戴式电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.2V~5.8V
	最大充电电流	1.1A
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
