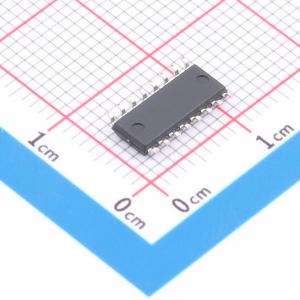

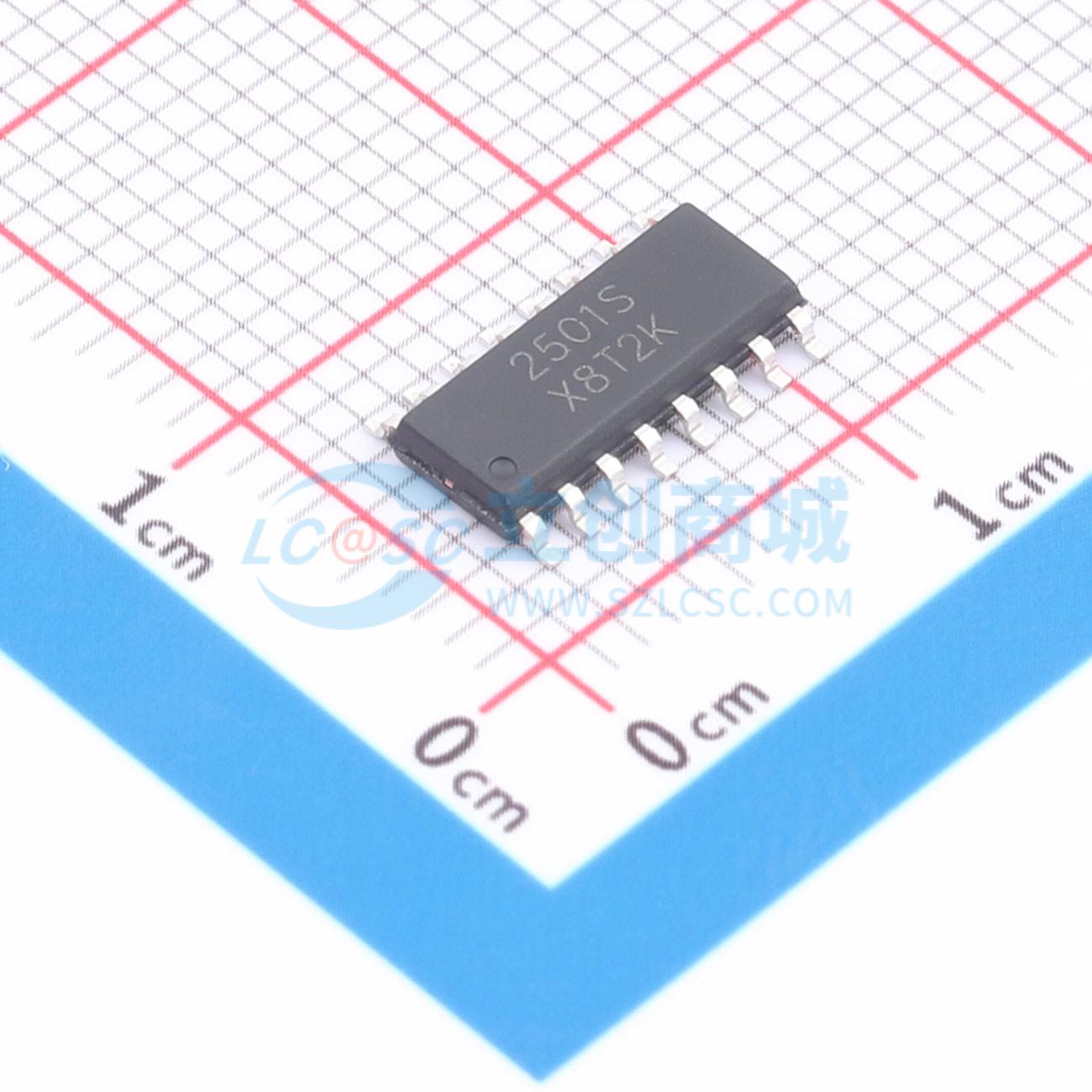

LY2501S

1.5A双H桥马达驱动芯片

描述: 7V输入/0.5Ω内阻/双H桥马达驱动
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY2501S
商品编号: C46613955
商品封装: SOP-16L
包装方式: 编带
商品毛重: 0.197克(g)

商品参数

商品概述

专用于小型电机驱动的驱动芯片，采用H桥电路结构，内置P/NMOSFET功率开关，可为电机提供正转、反转、刹车以及待机四种控制模式。芯片集成了双H桥驱动器，可驱动两个直流有刷电机或一个步进电机。该芯片具有2V~7V的宽工作电压范围。在环境温度为27℃，VDD=7V的条件下，可向电机负载提供高达1.5A的持续电流，最大峰值电流高达2.5A。芯片内部集成了过温度保护电路，当结温超过150℃（典型值）时关闭功率管，待结温降至130℃后恢复工作，可防止芯片因过热而损坏。

商品特性

低待机电流：<1uA
宽电源范围：2~7V
集成PMOS/NMOS功率管的双H桥
导通电阻(HS+LS) Ron=0.45Ω@800mA
双通道同时工作电流：CHA=CHB=1.2A
单通道工作电流：1.5A
单驱动器输出峰值电流：2.5A
内部集成续流二极管，无需外接
集成具有热迟滞的过热保护
输入引脚内置约150kΩ对地下拉电阻
宽工作温度范围：-25~85℃
封装：SOP-16L

应用领域

玩具直流电机驱动
小家电应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	2
	输出电流	1.5A
	峰值电流	2.5A
	工作电压	2V~7V

	属性	参数值
	接口类型	-
	导通电阻	450mΩ
	静态电流(Iq)	1uA
	工作温度	-25℃~+85℃
	功能特性	交错导通保护；马达卡锁保护
