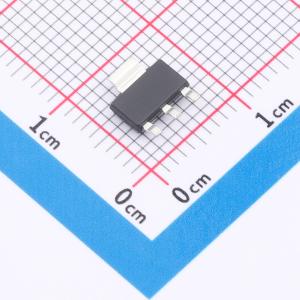

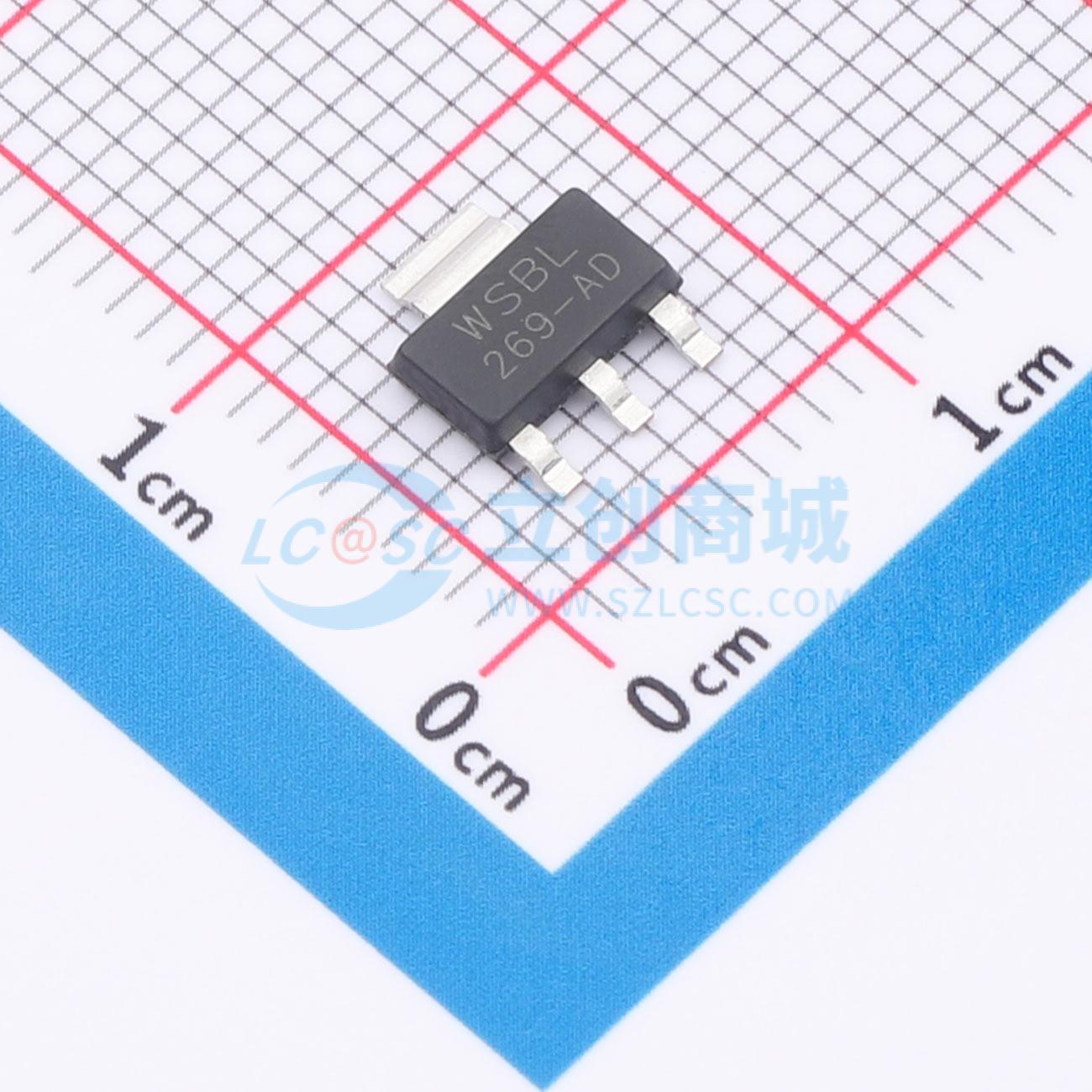

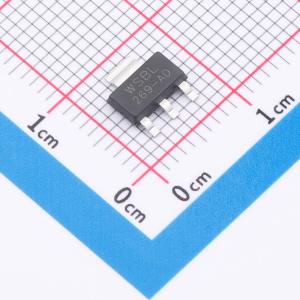

温馨提醒：图片仅供参考，商品以实物为准
MC33269MP-ADJ/TR
1A 15V
- 描述
- 一款正电压输出的低压降三端线性稳压电路，在1A输出电流下的压降为1.2V。分为两个版本，固定电压输出版本和可调电压输出版本。固定输出电压1.5V、1.8V、2.5V、3.3V、5.0V和可调版本的电压精度为1%；固定电压的产品输出电压精度为2%。内部集成过热保护和限流电路，适用于各类电子产品。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- MC33269MP-ADJ/TR
- 商品编号
- C46614069
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.3896克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 15V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 75dB@(120Hz) | |
| 压差 | 1.2V@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 5mA | |
| 噪声 | 0.003%Vout | |
| 功能特性 | 过流保护；热关断 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
MC33269 是一款正电压输出的低压降三端线性稳压电路，在 1A 输出电流下的压降为 1.2V。该器件分为固定电压输出版本和可调电压输出版本。固定输出电压 1.5V、1.8V、2.5V、3.3V、5.0V 和可调版本的电压精度为 1%；固定电压的产品输出电压精度为 2%。其内部集成过热保护和限流电路，适用于各类电子产品。MC33269 是一个低漏失电压调整器，其稳压调整管由一个 PNP 驱动的 NPN 管组成，漏失电压定义为 VDROP = VBE + VSAT。该器件有固定和可调两个版本可用，输出电压包括：1.2V、1.5V、1.8V、2.5V、3.3V 和 5.0V。片内过热切断电路提供了过载和过热保护。为确保稳定性，可调电压版本的输出需要连接至少 22μF 的钽电容；固定电压版本可采用更小的电容，具体根据实际应用确定。
商品特性
- 固定输出电压为 1.2V、1.5V、1.8V、2.5V、3.3V、5.0V 和可调电压输出版本
- 可调版本的输出电压精度为 1%
- 固定电压的输出电压精度为 2%
- 低漏失电压：1A 输出电流时仅为 1.2V
- 限流功能
- 过热切断
- 温度范围：-40℃ ~125℃
应用领域
- 膝上型电脑、掌上电脑和笔记本电脑
- 电池充电器
- SCSI-II 主动终端
- 移动电话
- 无绳电话
- 电池供电系统
- 便携式设备
- 开关电源的后置稳压器
