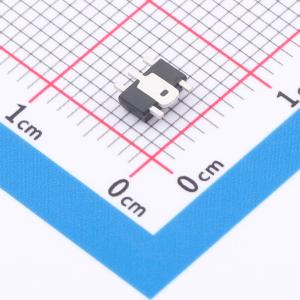

AX8115A
降压恒流LED驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 50V输入/1.2A PFM恒流/BUCK LED驱动
- 商品型号
- AX8115A
- 商品编号
- C46613956
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.139克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 4.8V~50V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 1.2A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | LED开路保护；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
AX8115A是一款连续电感电流模式的降压恒流源，用于驱动一颗或多颗串联LED。其输入工作电压范围为5V~45V，输出电流可通过外部采样电阻调节，最大可达1.2A。根据不同输入输出条件，该芯片可驱动数十瓦的LED。其内部集成温度补偿功能，当芯片温度超过120°C时，会自动降低输出电流，避免了传统过温保护引起的LED低频闪烁问题。芯片内部集成功率开关，采用高端电流检测方式，通过外部电阻设定LED平均电流，并通过DIM引脚接收模拟调光和宽范围的PWM调光信号。若DIM引脚电压低于0.3V，功率开关将关断，芯片进入极低工作电流的待机状态。
商品特性
- 宽输入工作电压范围：5V~50V
- 最大输出1.2A电流
- 温度补偿功能避免高温闪烁
- DIM引脚支持PWM调光和模拟调光
- 5%输出电流精度
- LED开路保护
- 高达97%的效率
- 封装形式：SOT89-5
应用领域
- 低压LED射灯替代卤素灯
- LED备用灯
- LED信号灯
- 车载LED灯
- LED台灯
