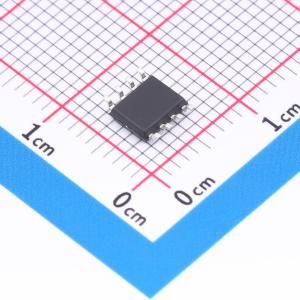

AX8501

多功能的LED降压恒流驱动芯片

描述: 100V输入/爆闪功能/高低亮控制/LED恒流驱动
品牌名称: Lingyang Micro(凌扬微)
商品型号: AX8501
商品编号: C46613957
商品封装: SOP-8L
包装方式: 编带
商品毛重: 0.139克(g)

商品参数

商品概述

该器件是一款采用固定关断时间控制模式的降压型LED恒流驱动芯片，能够高效驱动多颗LED。它基于峰值电流检测实现恒流控制，通过调节外部峰值电流检测电阻可便捷地设定LED输出电流，最大输出电流可达5A，应用范围广泛。该器件集成了LED输出高亮/低亮模式功能，可通过HC引脚的高低电平进行设置；同时集成了LED输出爆闪功能，可通过FLK引脚的高电平进行设置。其DIM引脚集成了PWM调光和模拟调光功能，LED电流可通过外部PWM信号的占空比或外部模拟电平进行调节，调光接口简单方便，且该引脚还具备芯片使能功能。此外，该器件集成了多种保护功能以确保系统稳定可靠，包括VDD供电欠压保护、VDD钳位稳压功能以及输出电流过温衰减。

商品特性

系统宽输入电压范围：3.1~100V
固定关断时间控制模式
峰值电流检测
LED输出电流精度为±5%
集成LED输出高亮/低亮模式
集成LED输出爆闪功能
集成PWM和模拟调光功能
系统工作效率高
VDD内置6V稳压管
芯片内置使能功能
输出电流过温衰减
采用SOP-8L封装

应用领域

电动车、摩托车照明
强光手电筒
LED射灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3.1V~100V
	开关频率	-
	通道数	-
	输出电压	-
	输出电流	5A

	属性	参数值
	调光	PWM；模拟
	功能特性	过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	降压
	工作温度	-20℃~+150℃
	开关管(内置/外置)	外置
	恒流精度	5%
