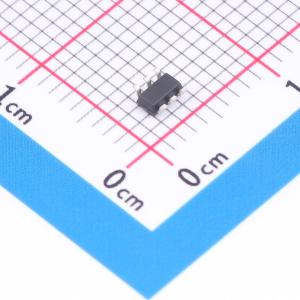

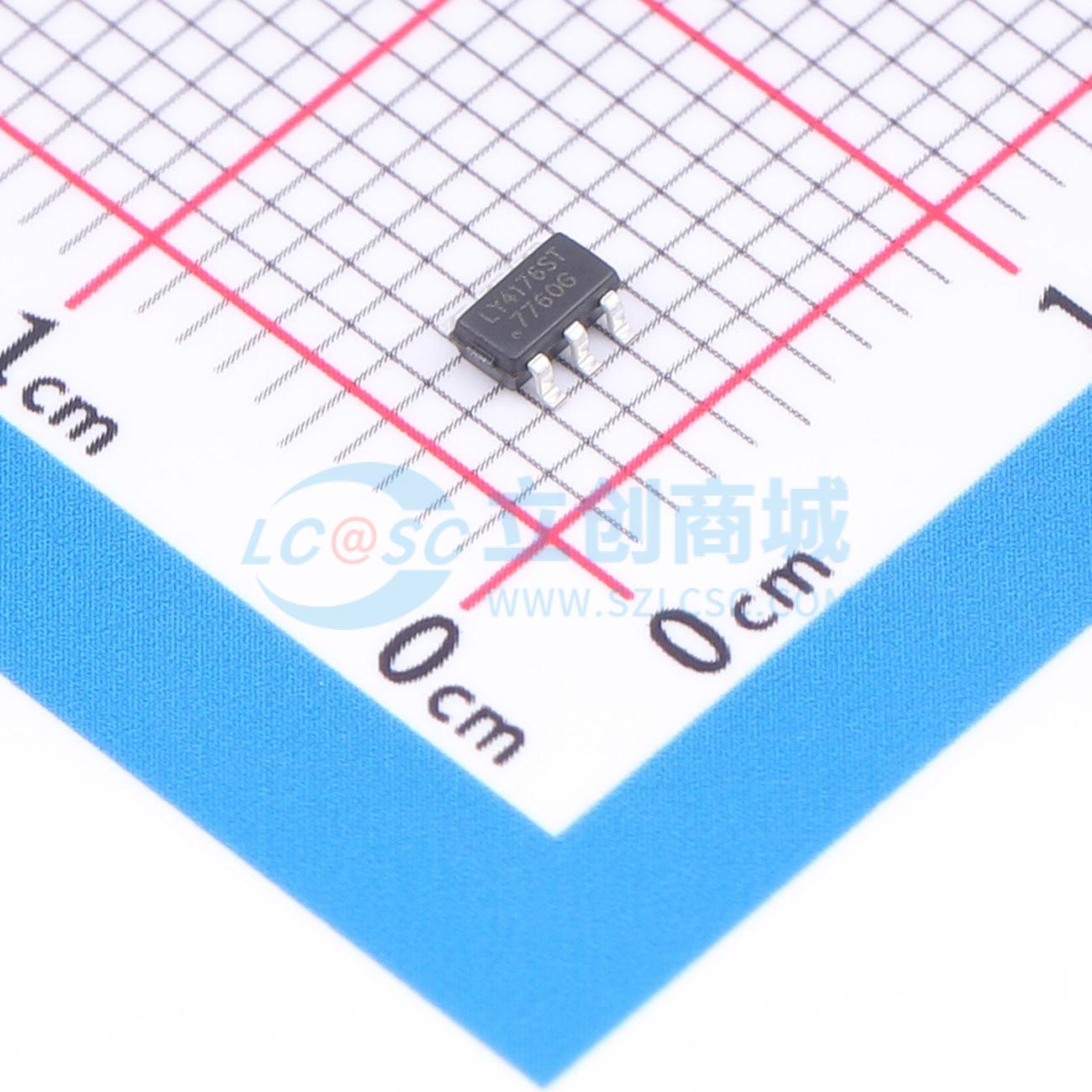

温馨提醒：图片仅供参考，商品以实物为准

LY4176ST

锂离子电池线性充电芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/输入6.1V保护/最大0.8A充电/NTC
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY4176ST
商品编号: C46613951
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.043克(g)

商品参数

	属性	参数值
	工作温度	-25℃~+125℃
	电池温度检测	支持
	0V电池充电	-
	静态电流(Iq)	1uA
	均衡电流	-
	接口类型	-
	功能特性	恒流充电；自动再充电；充电终止；可编程充电电流；过压保护；涓流充电

商品概述

LY4176ST是一款集成输入过压保护功能的单节锂离子电池线性充电芯片，其输入耐压高达30V，过压保护电压为6.1V，可设定最大充电电流为800mA。该芯片包含完整的涓流、恒流、恒压充电过程，并集成防倒灌电路，无需外部隔离二极管。其内部集成了智能温度调节功能，可在高温情况下自动调节充电电流，以限制芯片温度。同时，通过NTC功能监控电池温度，当电池温度超出设定的安全工作范围时将停止充电，以延长锂电池寿命并确保安全。

商品特性

VIN输入耐压高达30V
输入6.1V过压保护
最大800mA充电电流
预充4.2V充满电压
BAT端小于1μA的超低自耗电
智能温度调节功能
智能再充电功能
C/10充电终止
充电和结束指示灯控制信号
封装：SOT23-6

应用领域

小音响等便携式设备
小风扇
蓝牙耳机
移动电源
穿戴式电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电池管理
	芯片类型	充电芯片
	工作电压	4.2V~5.8V
	最大充电电流	800mA
	充电饱和电压	4.2V
	放电截止电压	-
	电池类型	锂电池
	电池节数	1
