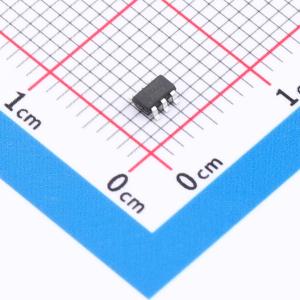

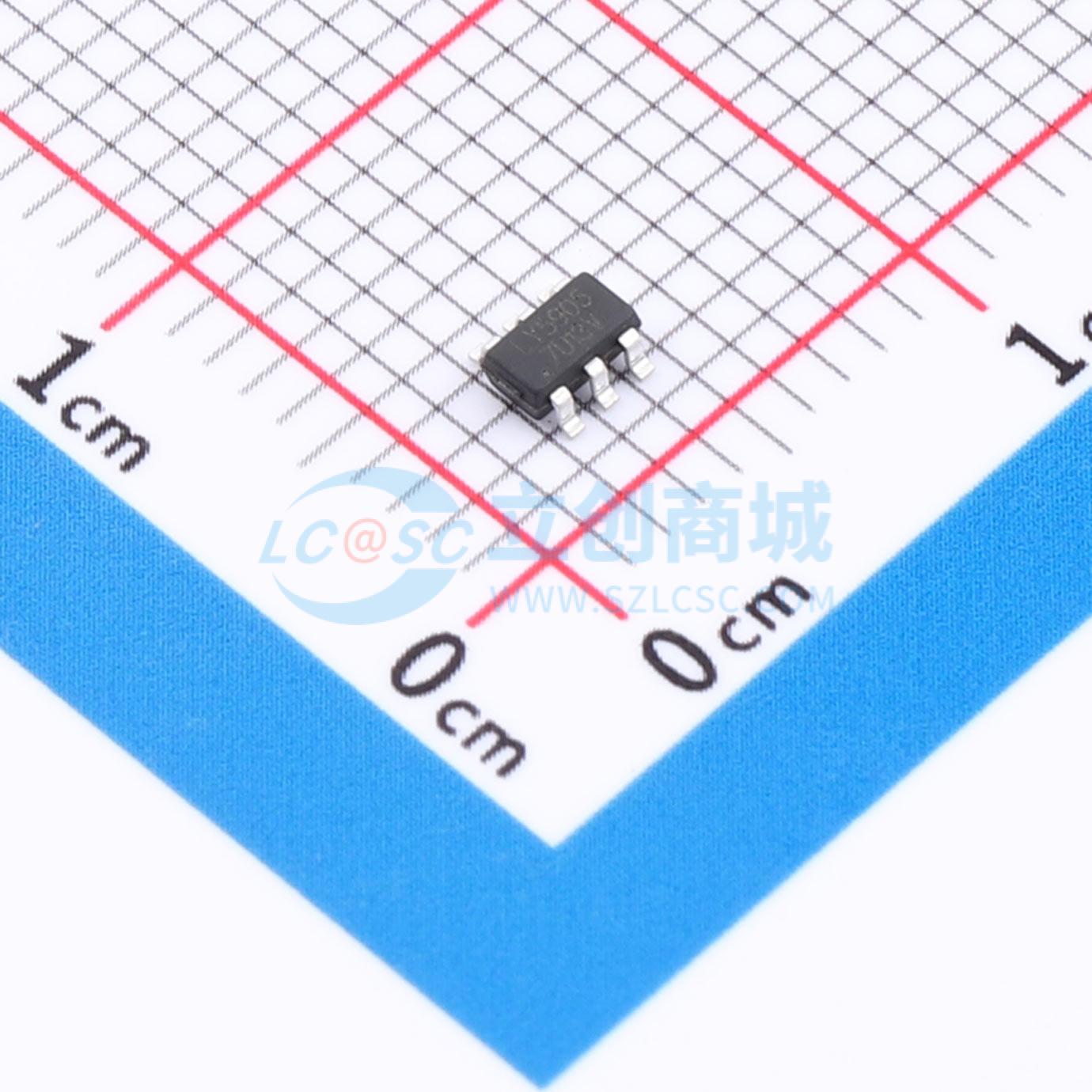

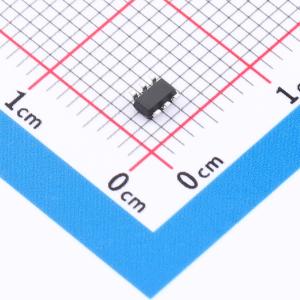

LY5905
过压和过流保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V耐压/160mΩ内阻/6.1V过压/2A过流保护
- 商品型号
- LY5905
- 商品编号
- C46613941
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | - | |
| 通道数 | - | |
| 输入控制逻辑 | - | |
| 工作电压 | 3.5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | - | |
| 导通电阻 | 160mΩ | |
| 功能特性 | 过温保护；过流保护；过压保护；输出放电功能；欠压锁定 | |
| 工作温度 | -25℃~+125℃ |
商品概述
LY5905是一款过压和过流保护芯片。该集成电路具备过压保护功能，当VCC遭遇危险的浪涌电压时，此功能可迅速关断输出，并能承受高达30V的输入电压，从而保护后级设备免受浪涌电压损害。此外，该芯片集成了可调过流保护、过温保护等故障保护功能。LY5905采用小型SOT23-6封装。
商品特性
- 30V输入耐压
- 集成功率管内阻：RON=0.16Ω
- 过压保护响应时间：<200ns
- 过压保护电压：6.1V
- 过流保护可调范围：0.17A-2A
- OCP电流精度：±15%
- 内部集成芯片过温度保护
- SOT23-6小型封装
应用领域
- 蓝牙耳机充电仓
- 穿戴设备
- 电子烟
- 移动电源
