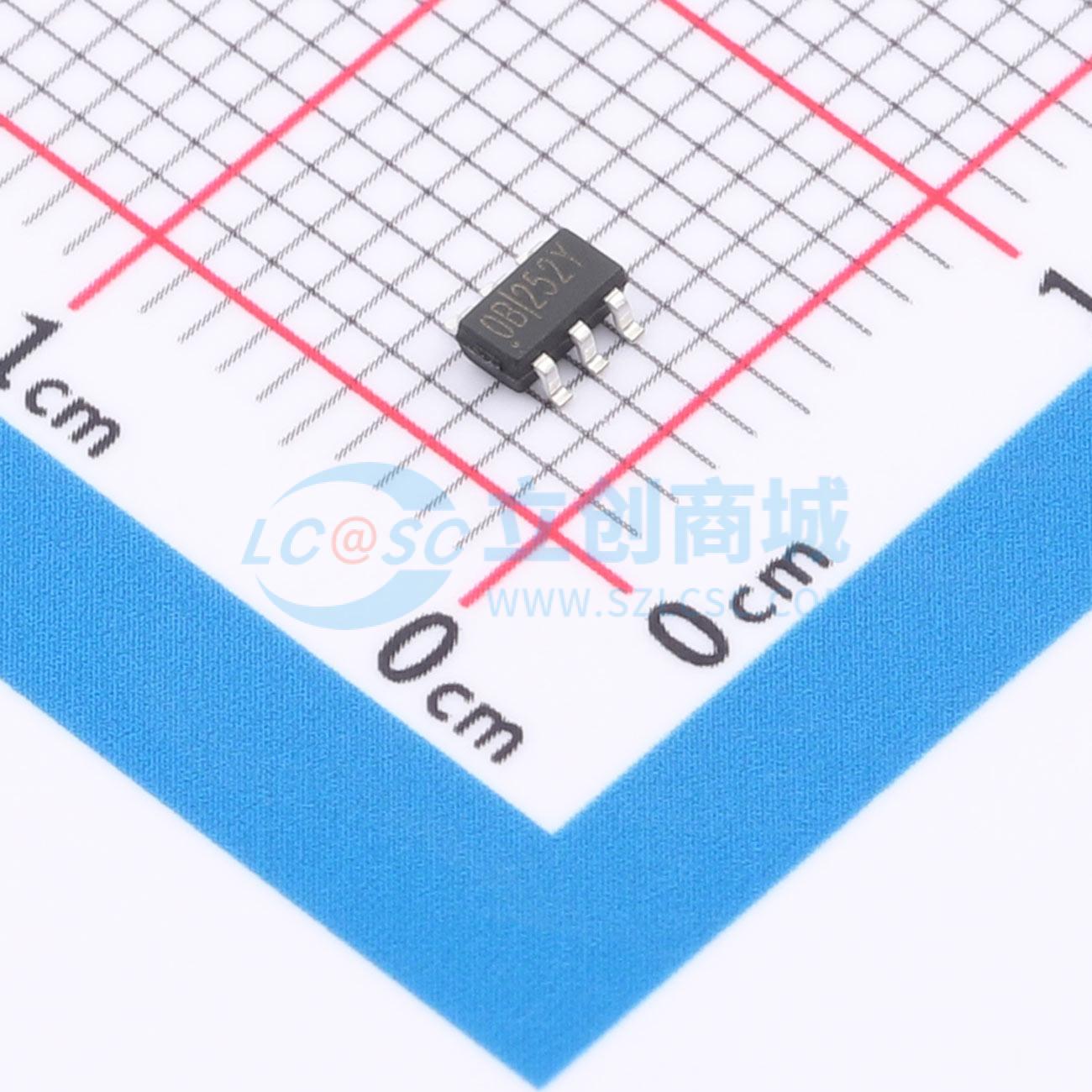

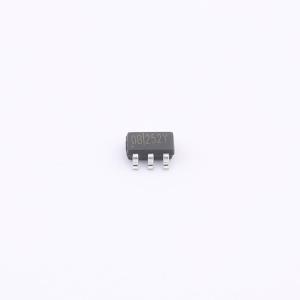

温馨提醒：图片仅供参考，商品以实物为准

LY5800B

30V/过压保护（OVP）芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 30V耐压/45mΩ内阻/过压可调
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY5800B
商品编号: C46613946
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.041333克(g)

商品参数

商品概述

LY5800B是一款低压侧过压保护芯片，内部集成45毫欧低内阻NMOS开关，有效降低输入电压压降，最高输入电压可达30V。其过压保护电压可通过外部反馈引脚分压电阻或稳压管与电阻进行调节，过压保护电压值应设定在12V以下。设定方式有两种：其一，反馈引脚连接分压电阻，其过压保护电压计算公式为V_OVP = 0.54 × (R1 + R2)/R2 (V)，电阻R2建议取值在470Ω至1kΩ之间；其二，反馈引脚连接稳压管与电阻，其过压保护电压计算公式为V_OVP = Vzener + 0.54V，建议使用6.1V稳压管，其电流规格需大于5mA，采用此方式时过压保护电压值受芯片电流与温度影响较小，若工作电流大于1.5A建议使用此方式。

商品特性

30V输入耐压
45毫欧开关内阻
保护电压可调
SOT23-6封装

应用领域

蓝牙耳机充电仓
移动电源
手机及平板电脑
行车记录仪
电动工具

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	低侧开关
	通道数	-
	输入控制逻辑	-
	工作电压	-

	属性	参数值
	最大连续电流	2A
	导通电阻	45mΩ
	功能特性	过压保护
	工作温度	-25℃~+125℃
