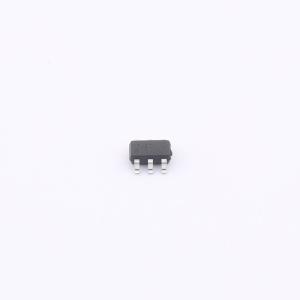

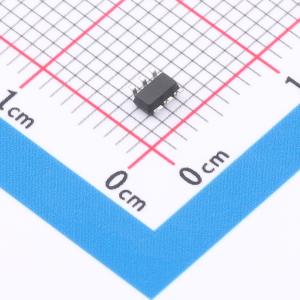

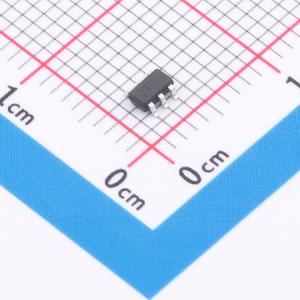

温馨提醒：图片仅供参考，商品以实物为准
LY5801B
30V/35mohm过压保护（oVP）芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V耐压/35mΩ内阻/过压可调
- 商品型号
- LY5801B
- 商品编号
- C46613945
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 35mΩ | |
| 功能特性 | 过压保护 | |
| 工作温度 | -25℃~+125℃ |
商品概述
低压侧过压保护芯片，内部集成35毫欧低内阻NMOS开关，有效降低输入电压压降，最高输入电压可达30V。过压保护电压外部可调，OVP保护电压值应当设定在12V以下。过压保护电压有以下两种方式设定：1、FB接分压电阻设定：V_OVP = 0.54 × (R1 + R2) / R2 (V)。R2建议使用470欧姆到1K欧姆之间。2、FB接稳压管与电阻的方式设定：V_OVP = Vzener + 0.54V。Vzener为所选稳压管电压，建议使用6.1V稳压管，稳压管电流规格大于5mA即可，使用6.1V稳压管时，V_OVP=6.1V+0.54V=6.64V。使用此方式的优点是过压保护电压值不易受芯片电流大小与温度等因素影响，若电流大于2A建议使用此方式。
商品特性
- 30V输入耐压
- 35毫欧开关内阻
- 保护电压可调
- SOT23-6封装
应用领域
- 蓝牙耳机充电仓
- 移动电源
- 手机、平板电脑
- 行车记录仪
- 电动工具
