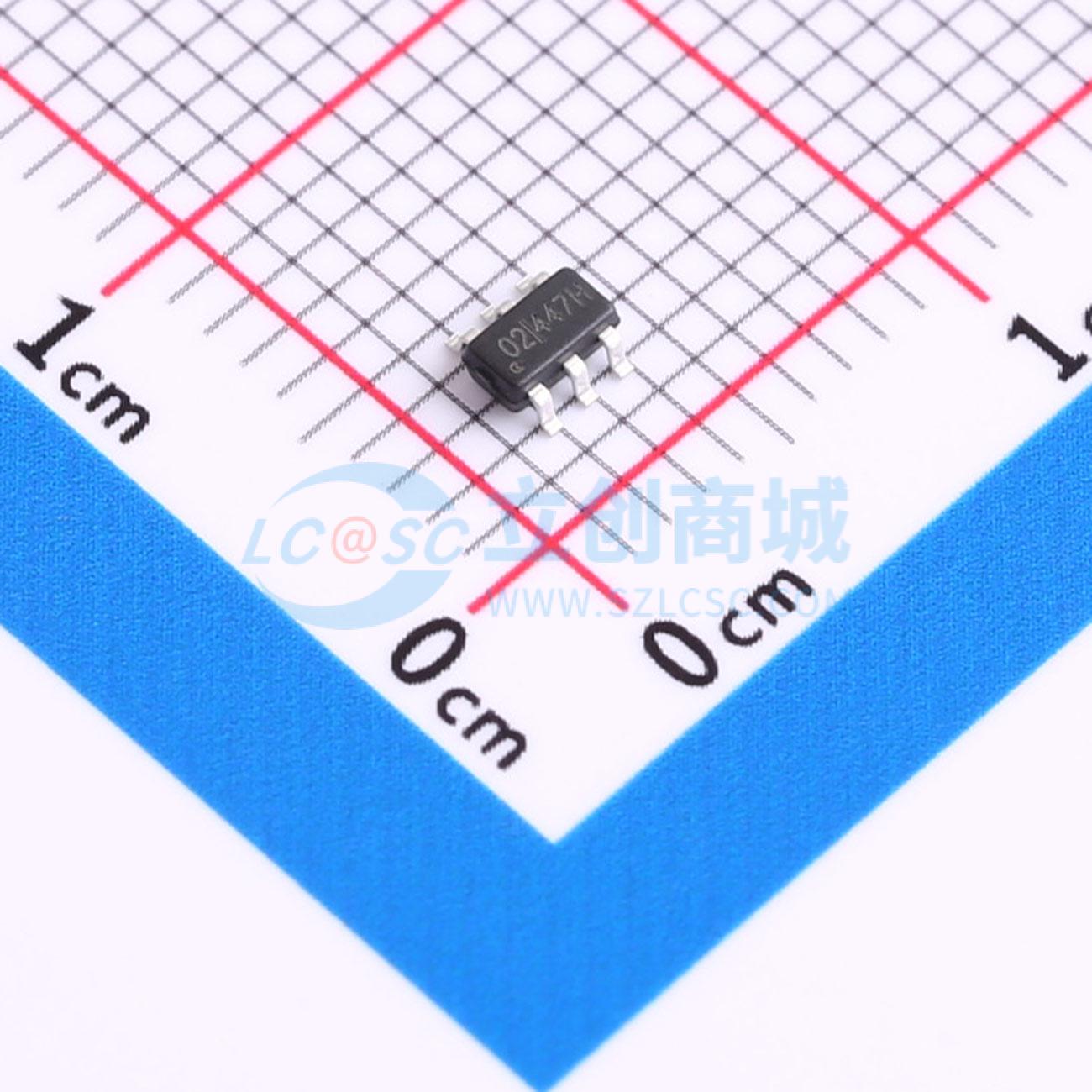

温馨提醒：图片仅供参考，商品以实物为准
LY5802
30V/35mohm过压保护（oVP）芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V耐压/35mΩ内阻/过压可调
- 商品型号
- LY5802
- 商品编号
- C46613944
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.044克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 最大连续电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 35mΩ | |
| 功能特性 | 过压保护 | |
| 工作温度 | -25℃~+125℃ |
商品概述
该器件是一款低压侧过压保护芯片，内部集成一颗35毫欧低导通电阻的NMOS开关，可有效降低输入电压的压降。其最高输入耐压可达30V。过压保护阈值可通过外部连接分压电阻进行设定，计算公式为 V_OVP = 0.54 × (R1+R2)/R2 (V)；也可通过外部连接稳压管和电阻进行设定，计算公式为 V_OVP = Vzener + 0.54V。
商品特性
- 30V输入耐压
- 35毫欧开关导通电阻
- 保护电压可调
- SOT23-6封装
应用领域
- 蓝牙耳机充电仓
- 移动电源
- 手机和平板电脑
- 行车记录仪
- 电动工具
