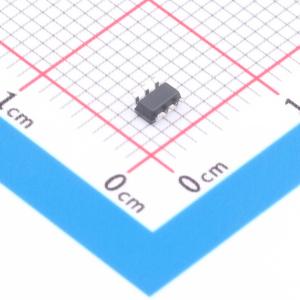

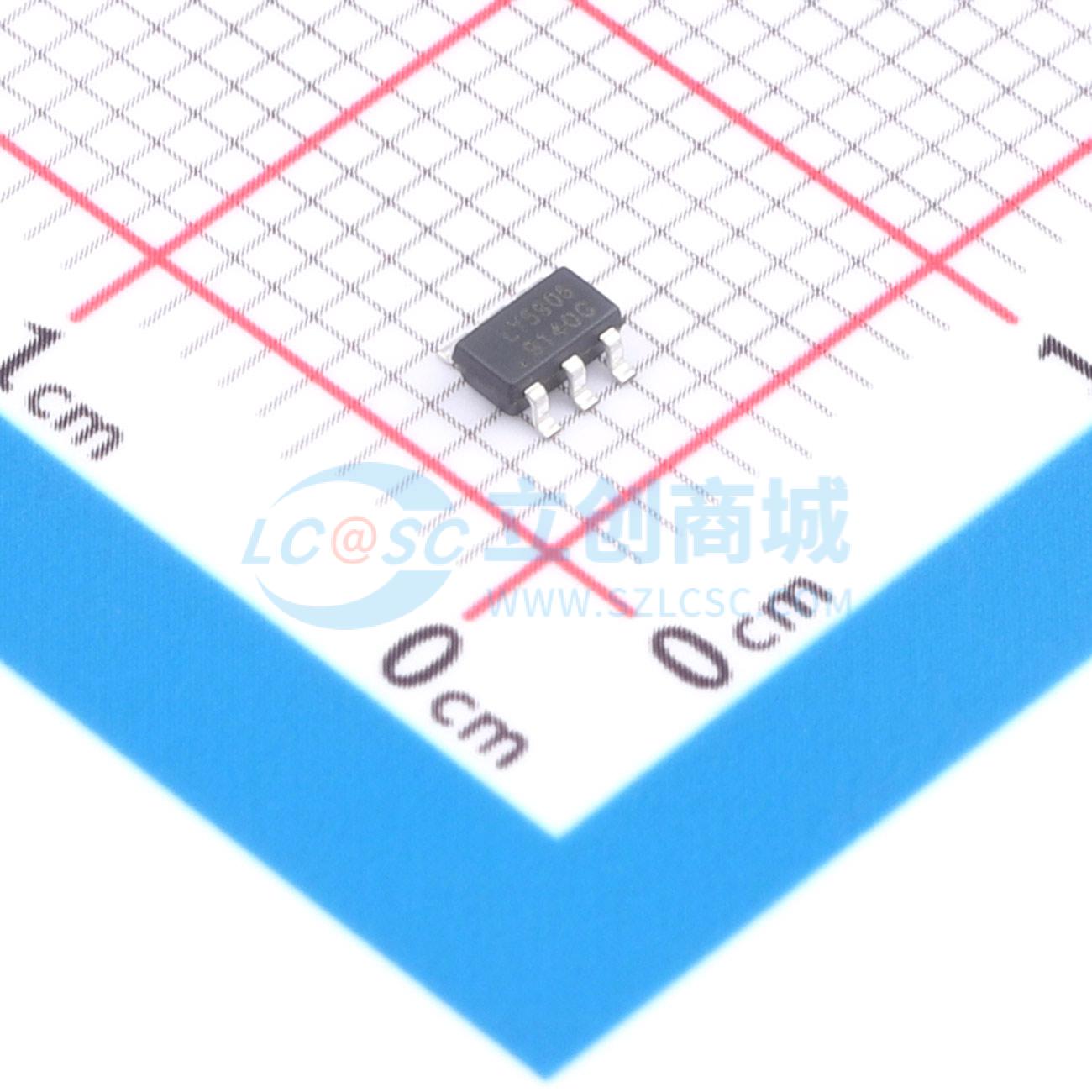

LY5906
过压和过流保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V耐压/130mΩ内阻/过压可调/使能控制
- 商品型号
- LY5906
- 商品编号
- C46613942
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.038克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 3.5V~30V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 2A | |
| 导通电阻 | 130mΩ | |
| 功能特性 | 过压保护；过流保护；过温保护；输出放电功能；欠压锁定 | |
| 工作温度 | -25℃~+125℃ |
商品概述
LY5906 是一款过压和过流保护芯片。该集成电路具备过压保护功能，当 VCC 遭遇危险浪涌电压时，此功能可快速关断输出，并能承受高达 30V 的输入电压，从而保护后级设备免受浪涌电压损害。其内部默认过压保护电压为 6.1V，同时可通过 FB 反馈电阻设定过压保护电压。此外，该芯片集成了过流保护、过温保护等故障保护功能。LY5906 可通过使能引脚进行关断与开启，使用户能够自行控制设备运行状态。该器件采用小型 SOT23-6 封装。
商品特性
- 输入电压范围：3.5V 至 30V
- 集成 MOSFET：RON = 0.13Ω
- 过压保护响应时间：< 200ns
- 默认 6.1V 保护电压或外部设定
- 集成过流保护：2A
- 内部集成芯片过温度保护
- 具有使能控制芯片 EN 引脚
- SOT23-6 小型封装
应用领域
- 蓝牙耳机充电仓
- 穿戴设备
- 电子烟
- 移动电源
