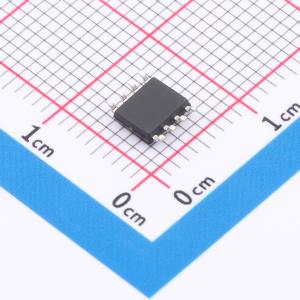

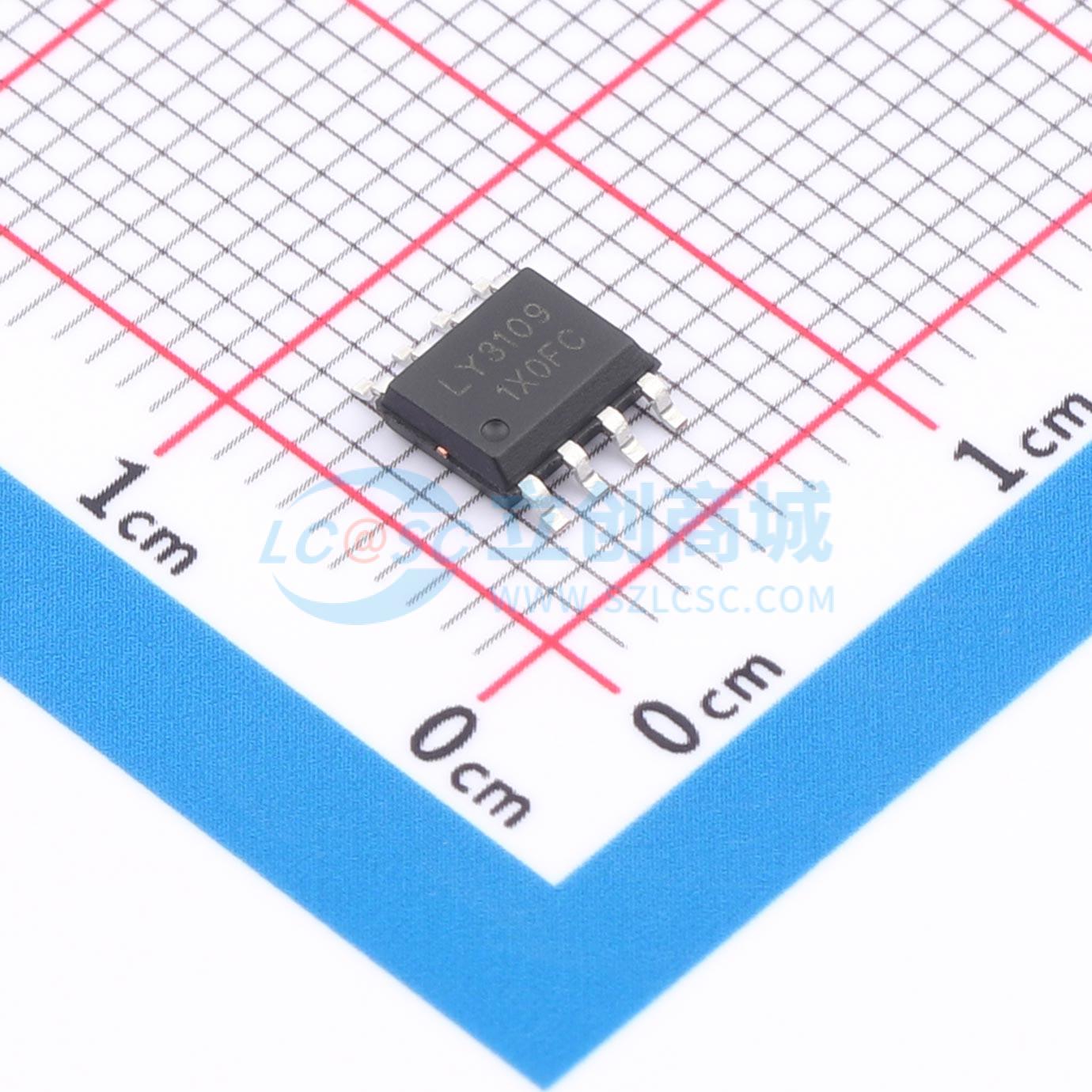

LY3109
双路输出可充电多功能LED驱动控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 充电+双路输出LED驱动芯片
- 商品型号
- LY3109
- 商品编号
- C46613934
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.155克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~6V | |
| 开关频率 | - | |
| 通道数 | 2 | |
| 输出电压 | - | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 短路保护(SCP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -25℃~+125℃ | |
| 开关管(内置/外置) | 外置 | |
| 恒流精度 | - |
商品概述
LY3109是一款双路输出的多功能LED驱动控制芯片，集成了锂电池充电管理模块、LED功能控制模块和保护模块，关机待机电流仅5μA。该芯片为双路输出控制，每一路最大输出电流为1A，也可以通过外扩PMOS管实现大于1A的应用场合。通路TORCH1有3种LED灯光循环模式，可通过FUN脚不同接法选择不同的循环模式。
商品特性
- 支持双路输出
- 单路最大1A驱动电流
- TORCH1有3种循环模式选择
- 单击TORCH1循环
- 长按开启TORCH2
- 1A充电电流
- 可外置MOS驱动更大电流
- 充电指示/低电提示/工作提示
- 单路1.5A输出过流保护
- 预设4.2V电池充满电压
- 温度保护
- 支持单灯、双灯应用
- SOP8封装
应用领域
- 双路输出手电筒
- 应急灯
