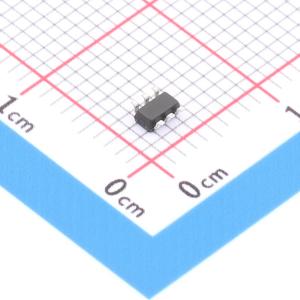

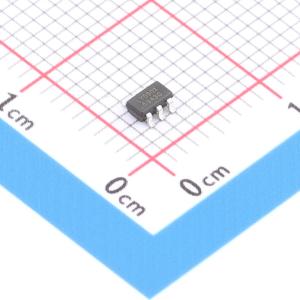

温馨提醒：图片仅供参考，商品以实物为准
LY5903
过压和过流保护芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 30V耐压/240mΩ内阻/6.1V过压/1.5A过流保护
- 商品型号
- LY5903
- 商品编号
- C46613940
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.198克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4V~30V | |
| 导通电阻 | 240mΩ | |
| 功能特性 | 过流保护；过压保护；欠压锁定 |
商品概述
LY5903是一款过压和过流保护芯片，其输入耐受电压高达30V，过压保护电压固定为6.1V，过流保护值可通过外部调整。当发生过压或过流情况时，芯片会立即切断内部开关管，以防止后级电路受损。该芯片集成了使能控制功能，使能引脚CE在低电平时有效，高电平时则关闭VOUT输出开关。
商品特性
- 30V输入耐受电压
- 过压保护响应时间：<200ns
- 过压保护电压：6.1V
- 过流保护可调范围：0.15A-1.5A
- 使能控制功能
- SOT23-6小型封装
应用领域
- 蓝牙耳机充电仓
- 电子烟
- 便携式电子设备
- GPS
