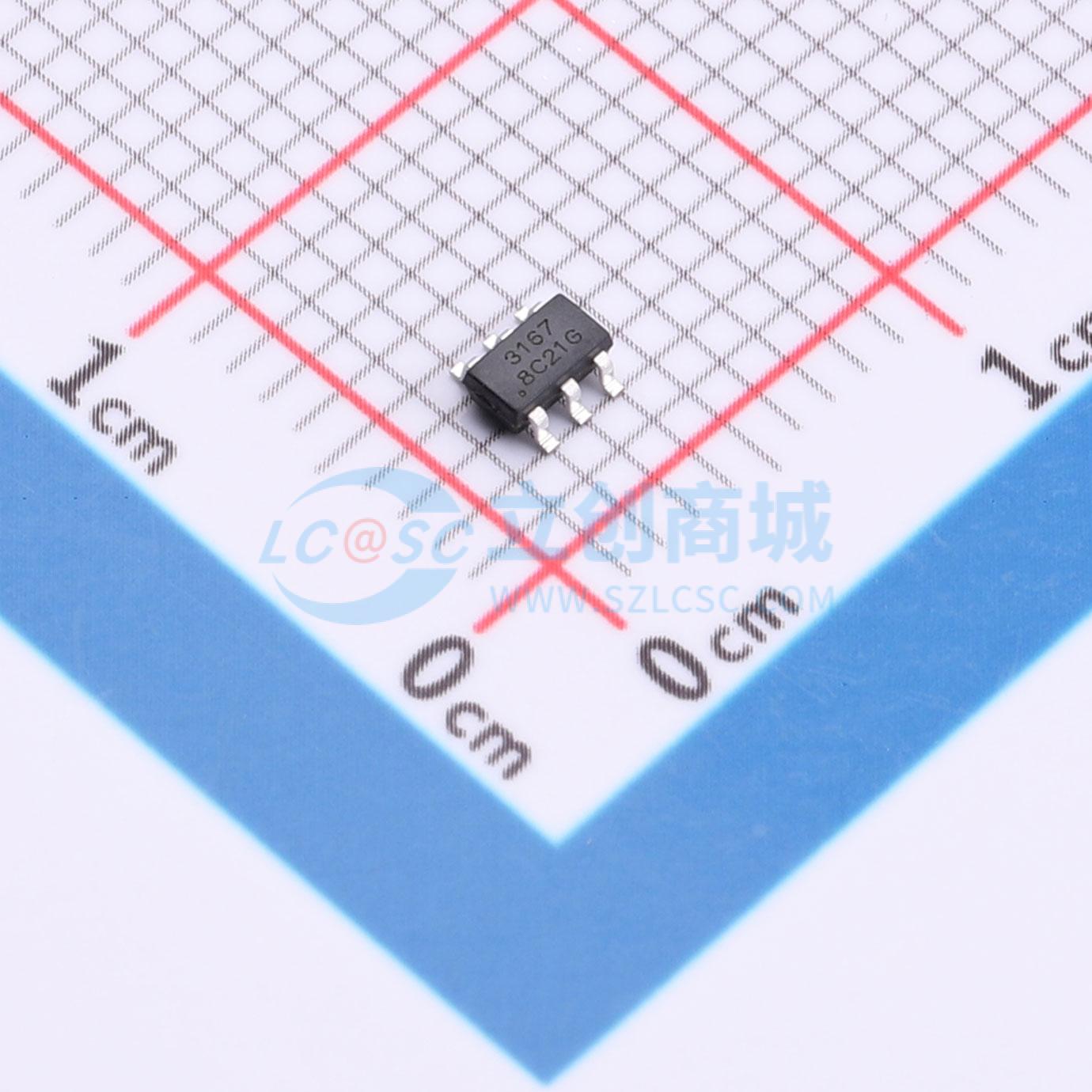

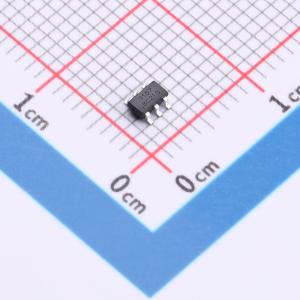

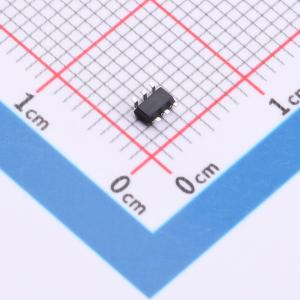

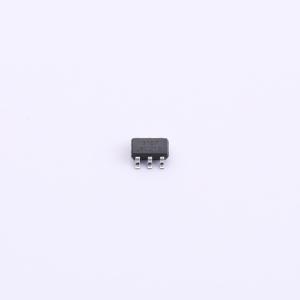

温馨提醒：图片仅供参考，商品以实物为准

LY3167

可充电、延时降电流多功能LED驱动控制芯片，集成锂电池充电管理、LED功能控制和保护模块，有两种照明功能循环模式

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 充电+延时降电流LED驱动芯片
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY3167
商品编号: C46613938
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.0616克(g)

商品参数

商品概述

LY3167是一款单芯片LED驱动控制芯片，集成了锂电池充电管理模块、LED功能控制模块和保护模块，关机待机电流仅3μA。LY3167有两种照明功能循环模式，可通过MODE脚悬空或接地设置，MODE悬空时按键循环模式为100%-25%-爆闪-OFF，MODE脚接地时为100%-50%-25%-OFF。LY3167具有延时降电流功能，开机2分钟后开始降电流，LY3167以每分钟9%的速度降低输出电流，最后稳定在35%；LY3167A以每分钟7%的速度降低输出电流，最后稳定在50%。

商品特性

延时降电流
LY3167：降档35%
LY3167A：降档50%
按键切换循环模式可选
MODE悬空：100%-25%-爆闪-OFF
MODE接地：100%-50%-25%-OFF
0.55A固定充电电流
内置MOS最大1.5A驱动电流
充电闪，充满常亮
预设4.2V电池充满电压
2.6V电池过放保护
SOT23-6封装

应用领域

多功能强光手电筒
应急灯、户外照明灯
工作灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	4.5V~6V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	1.5A

	属性	参数值
	调光	-
	功能特性	-
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-25℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-
