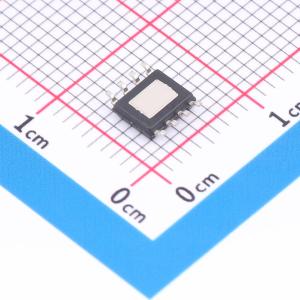

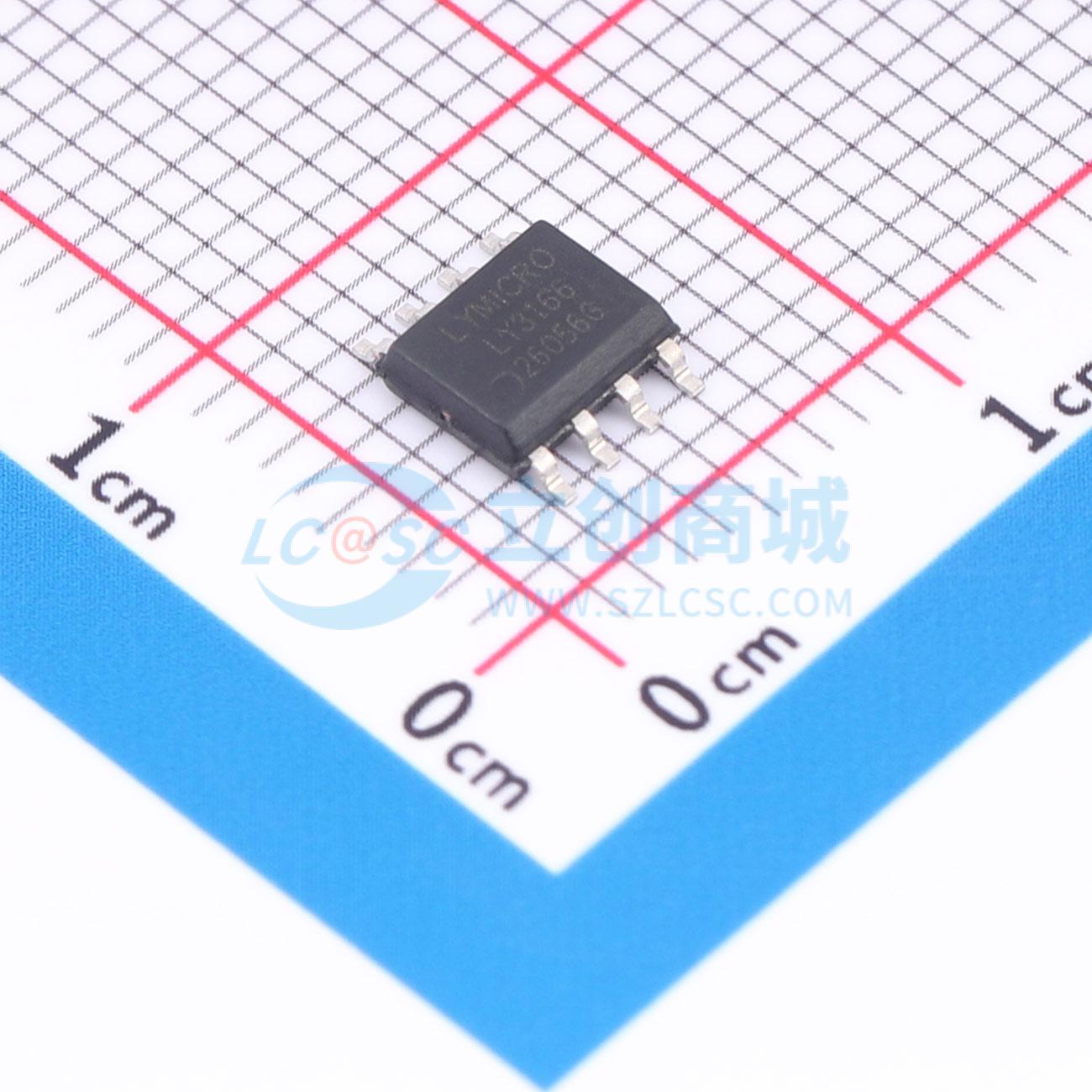

温馨提醒：图片仅供参考，商品以实物为准

LY3166

集成触摸按键、可充电多功能LED驱动控制芯片

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 充电+触摸控制LED驱动芯片
品牌名称: Lingyang Micro(凌扬微)
商品型号: LY3166
商品编号: C46613937
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.16725克(g)

商品参数

商品概述

LY3166是一款集成触摸按键控制、支持多种模式选择的单芯片LED驱动控制芯片。该芯片集成了锂电池充电管理模块、触摸控制模块、LED功能控制模块以及保护模块，其关机待机电流仅为6uA。充电电流为0.5A，最大输出电流为1.5A，也可通过外接PMOS管实现大于1.5A的应用。该芯片提供多种照明功能循环模式，可通过S1、S2、S3引脚接高电平或接地进行设置。

商品特性

全集成单芯片控制
触摸按键控制
多种循环模式外部可设定
0.5A固定充电电流
内置MOS最大1.5A驱动电流
支持单灯指示或双灯指示
2.4A输出过流保护
预设4.2V电池充满电压
2.6V电池过放保护
过流保护/短路保护/温度保护
支持0V充电
ESOP8封装

应用领域

台灯
多功能强光手电筒
应急灯
户外照明灯

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	-
	工作电压(DC)	4.5V~6V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	2.4A

	属性	参数值
	调光	-
	功能特性	短路保护(SCP)；过温保护(OTP)
	工作电压(AC)	-
	拓扑结构	-
	工作温度	-25℃~+125℃
	开关管(内置/外置)	内置
	恒流精度	-
