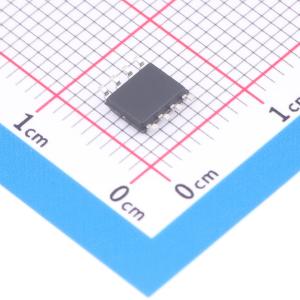

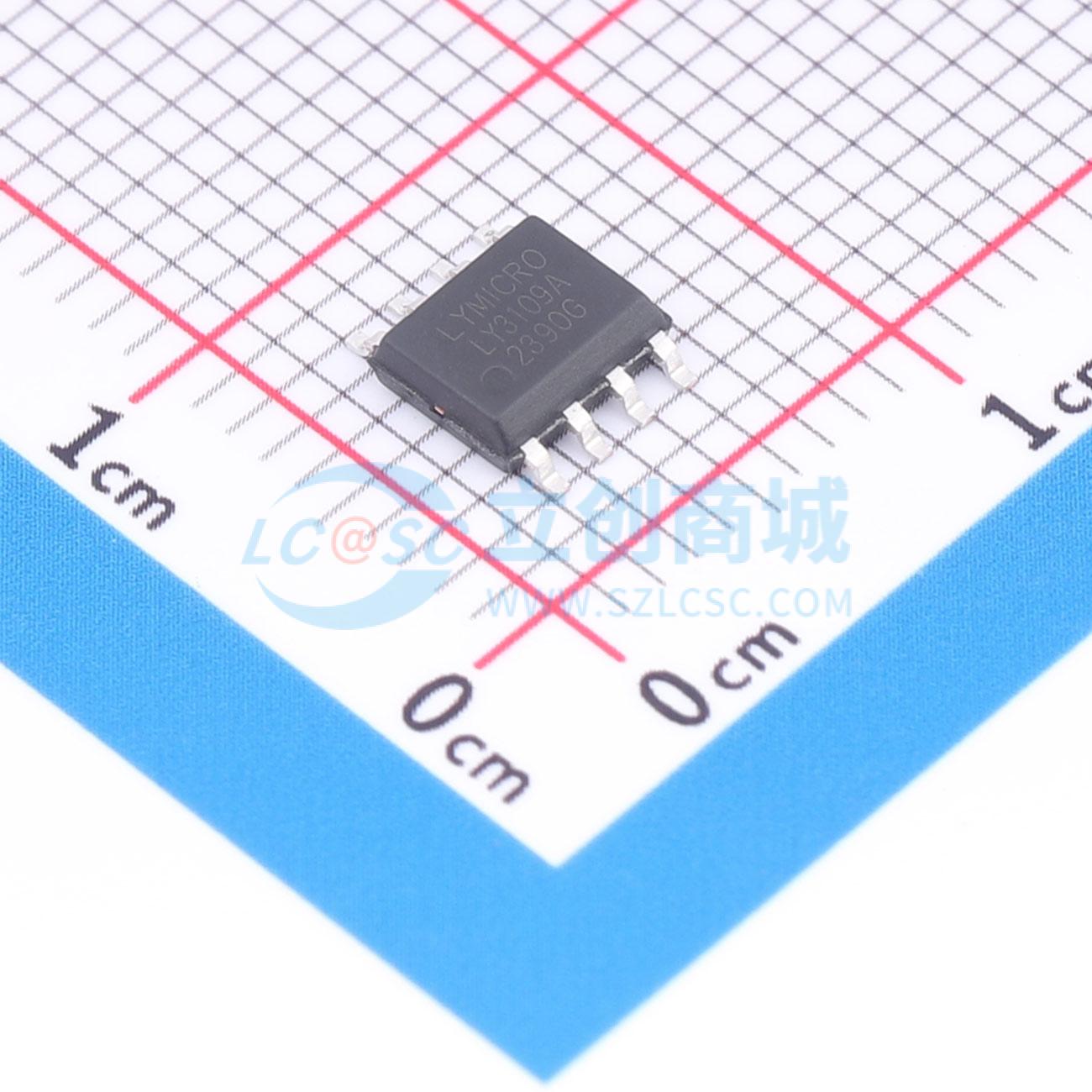

LY3109A
双路输出可充电多功能LED驱动控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 充电+双路输出LED驱动芯片
- 商品型号
- LY3109A
- 商品编号
- C46613935
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~6V | |
| 开关频率 | - | |
| 通道数 | 2 | |
| 输出电压 | - | |
| 输出电流 | 1A；1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 短路保护(SCP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -25℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
该芯片是一款双路输出多功能LED驱动控制芯片，集成了锂电池充电管理、LED功能控制与保护模块，关机待机电流仅为3uA。它为双路输出控制，每路最大输出电流为1A，提供两种照明功能循环模式，可通过FUN引脚悬空或接地进行设置。FUN悬空时，循环模式为：100% - 25% - 爆闪 - CH2 - 关闭；FUN接地时，循环模式为：100% - 爆闪 - CH2 - 关闭。
商品特性
- 双路输出，单路最大1A驱动电流
- FUN=H：100% - 25% - 爆闪 - CH2 - 关闭；FUN=L：100% - 爆闪 - CH2 - 关闭
- 0.5A充电电流
- 支持单灯、双灯状态指示
- 充电亮红色，充满转绿灯
- 放电亮绿灯，低电时绿灯闪烁
- 预设4.2V电池充满电压
- 2.6V电池过放保护
- 过流保护、短路保护、温度保护
- SOP8封装
应用领域
- 双路输出手电筒
- 应急灯
