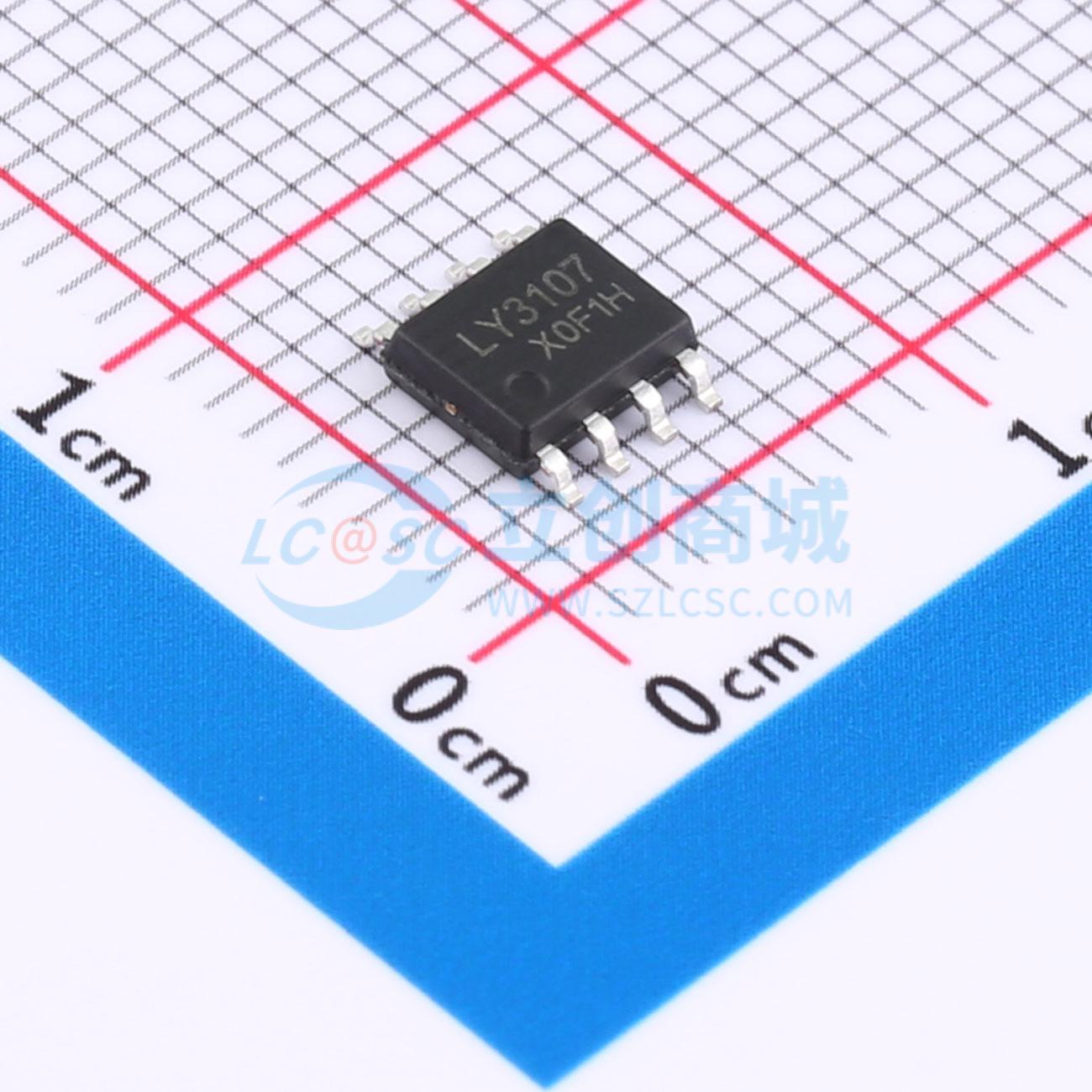

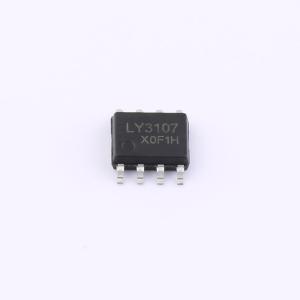

LY3107
可充电感应照明灯控制芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 充电+定时输出LED驱动芯片
- 商品型号
- LY3107
- 商品编号
- C46613932
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 4.5V~6V | |
| 开关频率 | - | |
| 通道数 | - | |
| 输出电压 | - | |
| 输出电流 | 1.6A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | - | |
| 功能特性 | 短路保护(SCP)；过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -25℃~+125℃ | |
| 开关管(内置/外置) | - | |
| 恒流精度 | - |
商品概述
该芯片集成了锂电池充电管理模块、LED功能控制模块和保护模块，关机待机电流仅为5uA。通过使能脚检测到高电平后激活输出照明，输出维持时间有16S、32S、64S三种，通过FUN脚的不同状态进行选择。充电电流为0.3A-1A外部可调，最大输出电流为1.6A，也可以通过外扩PMOS管实现大于1.6A的应用。
商品特性
- 高电平信号激活
- 激活亮灯时间16S/32S/64S可调
- 0.3A-1A充电电流可调
- 最大1.6A输出驱动电流
- 可外置MOS驱动更大电流
- 充电指示/低电提示/短路提示
- 2A输出过流保护
- 预设4.2V电池充满电压
- 温度保护
- 支持0V充电
- SOP8封装
- 充电电流公式为：IC = (1000 + RPROG) / (1000 + 2RPROG)
应用领域
- 小夜灯
- 红外与光敏感应灯
