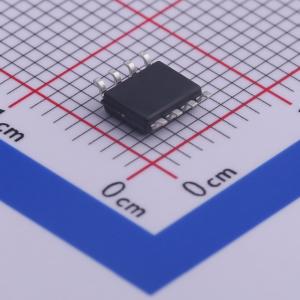

温馨提醒：图片仅供参考，商品以实物为准
FDS6699S
30V, 21A, 30V N沟道 MOSFET 停产
- 品牌名称
- onsemi(安森美)
- 商品型号
- FDS6699S
- 商品编号
- C467454
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.117克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 21A | |
| 导通电阻(RDS(on)) | 3.6mΩ@10V | |
| 耗散功率(Pd) | 2.5W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 91nC@10V | |
| 输入电容(Ciss) | 4.8nF | |
| 反向传输电容(Crss) | 680pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
该器件是一款采用意法半导体（STMicroelectronics）的STripFET™ H5技术开发的N沟道功率MOSFET。该器件经过优化，可实现极低的导通电阻，其品质因数（FoM）在同类产品中名列前茅。
商品特性
- 21 A、30 V,最大 RDS(ON) = 3.6 m Ω(VGS = 10 V 时)
- 最大 RDS(ON) = 4.5 m Ω(VGS = 4.5 V 时)
- 集成SyncFET肖特基体二极管
- 高性能沟槽技术,实现极低的RDS(ON)和快速开关
- 高功率和电流处理能力
- 100%进行RG(栅极电阻)测试
应用领域
- DC/DC转换器的同步整流器
- 笔记本电脑Vcore低端开关
- 负载点低端开关
