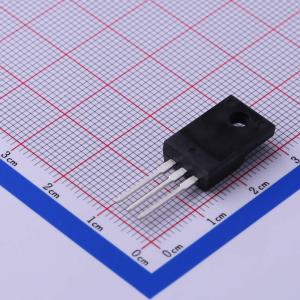

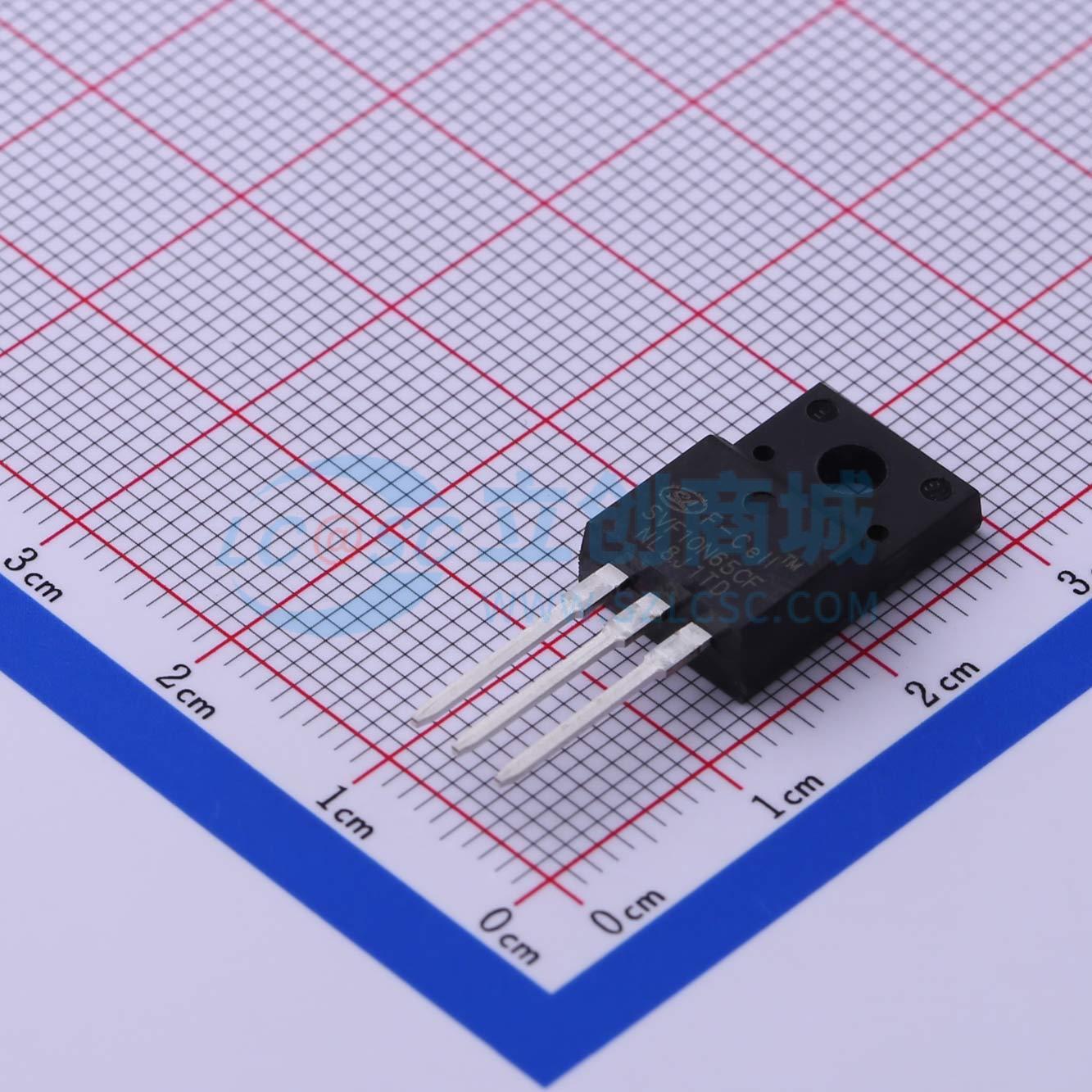

温馨提醒：图片仅供参考，商品以实物为准
SVF10N65CF
10A、650V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SVF10N65CF/K/FJH 是一款 N 沟道增强型功率 MOS 场效应晶体管，采用专有的 F-Cell 高压平面 VDMOS 技术制造。经过改进的工艺和单元结构经过特殊设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件广泛应用于 AC-DC 电源、DC-DC 转换器和 H 桥 PWM 电机驱动器
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SVF10N65CF
- 商品编号
- C467742
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 800mΩ@10V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 1.1nF | |
| 反向传输电容(Crss) | 13pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 130pF |
商品概述
SVF10N65CF/K/FJH是一款N沟道增强型功率MOS场效应晶体管，采用赛朗（Silan）专有的F-Cell™高压平面VDMOS技术制造。经过改进的工艺和单元结构经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能在雪崩和换向模式下承受高能脉冲。这些器件广泛应用于AC-DC电源、DC-DC转换器和H桥PWM电机驱动器。
商品特性
- 10A,650V,RDS(on)(典型值)=0.80Ω@VGS=10V
- 低栅极电荷
- 低Crss
- 快速开关
- 改善的dv/dt能力
应用领域
-AC-DC电源-DC-DC转换器-H桥PWM电机驱动器
