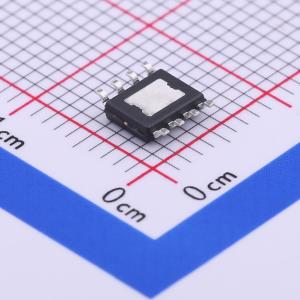

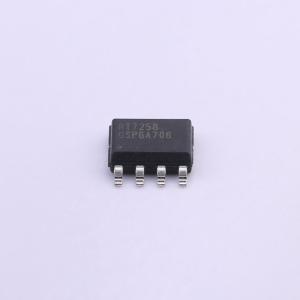

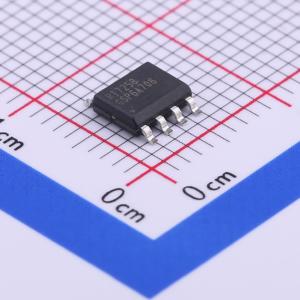

RT7258GSP
8A 24V 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7258是一款同步降压DC/DC转换器,具有集成的高侧内部功率MOSFET和低侧外部功率MOSFET的栅极驱动器。它可以提供高达8A的输出电流,输入电压范围为4.5V至24V。开关频率为600kHz,输出电压可调范围为0.808V至15V。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7258GSP
- 商品编号
- C425177
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.108克(g)
- 网友设计参考
- 8A可调降压模块
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 808mV~15V | |
| 输出电流 | 8A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7258是一款同步降压DC/DC转换器，集成了高端内部功率MOSFET和用于低端外部功率MOSFET的栅极驱动器。它能在4.5V至24V的输入电源下提供高达8A的输出电流。RT7258的电流模式架构可在更宽的输入电压和负载范围内优化瞬态响应。逐周期电流限制可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。RT7258可与频率范围为300kHz至1.5MHz的外部时钟同步。 RT7258提供WDFN-14L 4x3和SOP-8（外露焊盘）封装。
商品特性
- 输入电压范围：4.5V至24V
- 输出电流：8A
- 内部高端N-MOSFET导通电阻：45mΩ
- 电流模式控制
- 开关频率：600kHz
- 输出电压可调范围：0.808V至15V
- 效率高达95%
- 内部补偿
- 搭配陶瓷电容可稳定工作
- 同步外部时钟：300kHz至1.5MHz
- 逐周期电流限制
- 输入欠压锁定
- 输出欠压保护
- 电源正常指示
- 热关断保护
- 符合RoHS标准且无卤
应用领域
- 分布式电源系统中的负载点稳压器
- 数字机顶盒
- 个人数字录像机
- 宽带通信
- 平板电视和显示器
